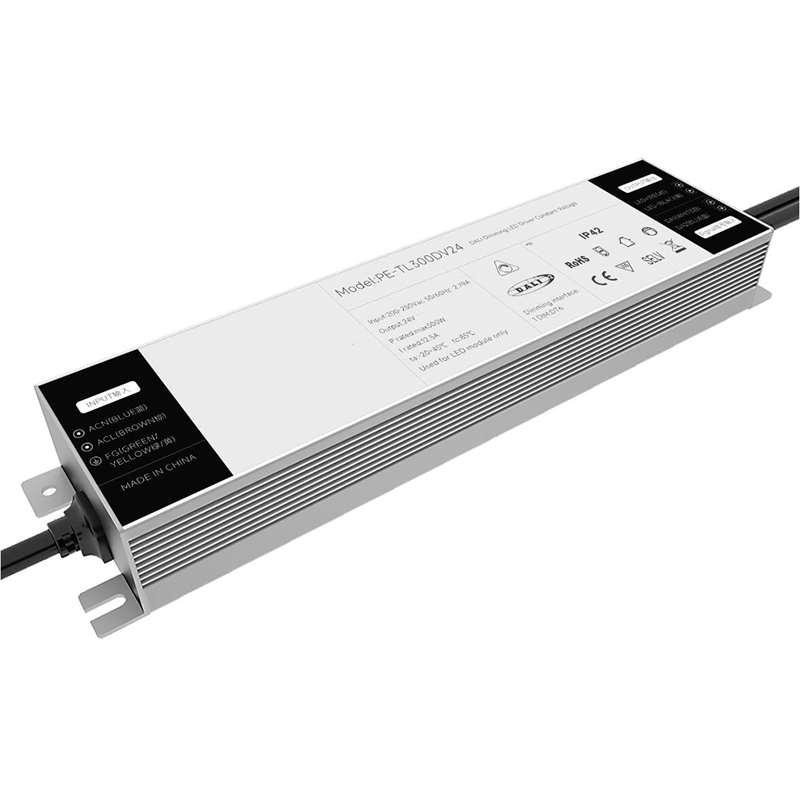

250W स्थिर भोल्टेज DALI एलईडी चालक

250W स्थिर भोल्टेज DALI एलईडी ड्राइभर एक प्रकारको एलईडी ड्राइभर हो जुन विशेष रूपमा एलईडी प्रकाश प्रणालीहरूसँग काम गर्न डिजाइन गरिएको हो जसलाई स्थिर भोल्टेज पावर आपूर्ति चाहिन्छ। यो DALI (डिजिटल एड्रेसेबल लाइटिङ इन्टरफेस) कन्ट्रोल प्रोटोकलसँग मिल्दो छ, जसले डिजिटल नियन्त्रण र एलईडी बत्तीहरू मधुरो गर्न अनुमति दिन्छ।

सोधपुछ पठाउनुहोस्

PE-TL250DV ले विशेष एल्युमिनियम खोल वेल्डिंग प्रक्रिया, एल्युमिनियम खोल र आन्तरिक ताप प्रवाह सिलिका जेल तातो अपव्यय, अधिक स्थिर प्रयोग, सबै कच्चा पदार्थहरू पहिलो-लाइन ब्रान्डहरू हुन्, र आयातित चिपहरू बढी छन्। गहिरो डिमिङ डिजाइनले बजारमा रहेका विभिन्न ब्रान्डहरूको इन्टेलिजेन्ट डिमिङ प्रणालीसँग मेल खान्छ। एन्टि सर्ज भोल्टेज 2KV, स्मूद डिमिङ, कुनै स्ट्रोबोस्कोपिक, डिमिङ प्रक्रियामा कम आवाज।

विशेषताहरु:

1. Dali मानक इन्टरफेस Dali 144 मापदण्ड अनुरूप छ

2. Dali2 प्रमाणीकरण, Dali सदस्य

3. डिजिटल नियन्त्रण, आउटपुट कुनै फ्लिकर

4. अन्तर्राष्ट्रिय सामान्य एसी इनपुट 100-250V दायरा

5. प्राकृतिक हावा कूलिंग, नमी-प्रूफ, गर्मी प्रवाह, सिलिका जेल गर्मी अपव्यय प्रक्रिया

6. आत्म-विकसित गहिराई dimming वक्र

7. बहु सुरक्षा कार्यहरू

8. विशेष एल्युमिनियम वेल्डिंग प्रक्रिया, अल्ट्रा सानो मात्रा डिजाइन

9. ERP मानकको पालना गर्नुहोस्, र स्ट्यान्डबाइ पावर खपत 0.5W भन्दा कम छ

10. साइज: 265 *63*35mm

मोडेल सूची:

250W स्थिर भोल्टेज DALI एलईडी चालक

शृङ्खला	Dimmg प्रकार	मोडेल	इनपुट	शक्ति	PF	आउटपुट भोल्टेज	आउटपुट वर्तमान
PE-IL60DV ६० वाट	DALI	PE-IL60DV24	AC100V-250V	६० वाट	0.96PF THD <10%	24V	2.5A
		PE-IL60DV12				12V	५ए
PE-IL100DV 100W	DALI	PE-IL100DV24	AC100V-250V	100W	0.96PF THD <10%	24V	4.17A
		PE-IL100DV12				12V	8.3A
PE-IL150DV 150W	DALI	PE-IL150DV24	AC100V-250V	150W	0.96PF THD <10%	24V	6.25A
		PE-IL150DV12				12V	10A
PE-TL250DV 250W	DALI	PE-TL250DV12	AC100V-250V	250W	0.96PF THD <10%	24V	10.41A
		PE-TL250DV24				12V	20.83A
PE-TL300DV 250W	DALI	PE-TL300DV12	AC100V-250V	300W	0.96PF THD <10%	24V	12.5A
		PE-TL350DV24				12V	25A

आवेदन:

1. एलईडी पट्टी प्रकाश

2. विला बुद्धिमान प्रकाश

3. यो DALI बुद्धिमान प्रकाश प्रणाली जडान गर्न सकिन्छ

4. संग्रहालय प्रकाश

विशिष्टता:

मोडेल		PE-TL250DV24	PE-TL250DV12
आउटपुट	आउटपुट भोल्टेज	24Vdc	12Vdc
	अधिकतम आउटपुट भोल्टेज	10.4A	20.8A
	लोड आउटपुट भोल्टेज छैन	24Vdc	12Vdc
	लोड पावर दायरा	0-10.4A	0-20.8A
	आउटपुट पावर	०-२५० वाट	०-२५० वाट
	स्ट्रोब स्तर	फ्लिकर छैन
	Dimming दायरा	0 ~ 100%, LED 0.03% सम्भव छ।
	PWM Dimming आवृत्ति	>3600Hz
	वर्तमान शुद्धता	±3%
	पावर डाउन मोड	पावर डाउन हुँदा मेमोरी प्रकार्य
INPUT	डिमिङ इन्टरफेस	DALI (IEC62386) सिग्नल नियन्त्रण वर्तमान < 2mA
	इनपुट भोल्टेज दायरा	100-250Vac
	आवृत्ति	५०/६० हर्ट्ज
	इनपुट वर्तमान	<1.7A ac100v
	शक्ति कारक	PF>0.98/100V ac (पूर्ण लोडमा)
	THD	230Vac@THD <8% (पूर्ण लोडमा)
	दक्षता (प्रकार)	८९%	८८%
	स्ट्यान्डबाइ पावर	0.4W
	Inrush Current (typ.)	कोल्ड start48A@230Vac
	एन्टि सर्ज	L-N: 2kV
	चुहावट वर्तमान	<0.25mA/230Vac
वातावरण	काम गर्ने तापमान	ta: 45°C tc: 80°C
	काम गर्ने आर्द्रता	20 ~ 95% RH, गैर-घन
	भण्डारण तापमान, आर्द्रता	-40~80°C, 10~95% RH
	Temp.Coefficient	±0.03%/°C(0-50)°C
	कम्पन	10~500Hz, 2G 12min./1cycle, 72min को लागि अवधि। प्रत्येक X, Y, Z अक्षहरूसँग।
सुरक्षा	अत्यधिक गर्मी संरक्षण	यदि PCB तापमान ≥110°C, , स्वत: रिकभर हुन्छ भने बुद्धिमानी रूपमा आउटपुट वर्तमान समायोजन वा बन्द गर्नुहोस्।
	ओभर लोड संरक्षण	पावर≥102% मूल्याङ्कन गर्दा आउटपुट बन्द गर्नुहोस्, स्वत: रिकभर हुन्छ।
	सर्ट सर्किट संरक्षण	सर्ट सर्किट भयो भने स्वत: बन्द गर्नुहोस्, स्वत: रिकभर हुन्छ।
	गैर-लोड संरक्षण	आउटपुट स्थिर भोल्टेज।
सुरक्षा र EMC	भोल्टेज सहन	I/P-O/P: 3750Vac
	अलगाव प्रतिरोध	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	सुरक्षा मानकहरू	IEC/EN61347-1, IEC/EN61347-2-13
	EMC उत्सर्जन	EN55015, EN61000-3-2 कक्षा C, IEC61000-3-3
	EMC प्रतिरक्षा	EN61000-4-2,3,4,5,6,8,11, EN61547
	स्ट्रोब परीक्षण मानक	IEEE 1789
अन्य	आयाम	2656335mm(L×W×H)
	प्याकिङ	बक्स
	वजन (G.W.)	604g±10g

आयाम:

लेबल:

तारिङ रेखाचित्र:

असामान्य अवस्थाहरू र सम्बन्धित उपचार विधिहरू:

डिजिटल ठेगाना योग्य प्रकाश इन्टरफेस (DALI)

DALI दास एकाईले डाटा मात्र मास्टर एकाइ अनुरोधहरू पठाउनेछ, त्यो हो, आदेश जवाफ मोड अपनाउने

एउटै DALI नेटवर्कमा बढीमा 64 दास एकाइहरू छन्, प्रत्येक एकाइको छुट्टै ठेगाना (छोटो ठेगाना) छ, एक साल्व एकाइ पनि निश्चित समूहलाई तोक्न सकिन्छ, र दास इकाई फरक समूहको हुन सक्छ, साल्व एकाइ अवस्थित हुन सक्छ। एकै समयमा 16 समूहहरू सम्म, प्रत्येक एकाइले 16 परिदृश्यहरू सेट गर्न सक्छ।

DALI प्रोटोकल को मुख्य विशेषताहरु

1) एसिन्क्रोनस सीरियल संचार।

2) 1200 बाउड दर, म्यानचेस्टर एन्कोडिङ ढाँचा प्रयोग गरेर।

3) दुई झूट भिन्नता संकेत।

4) उच्च स्तर जब भिन्नता भोल्टेज 9.5V भन्दा ठूलो छ।

5) निम्न स्तर जब भिन्नता भोल्टेज 6.5V भन्दा कम छ।

6) मास्टर इकाई संचार प्रक्रिया नियन्त्रण गर्दछ।

7) एउटा DALI बस 64 दास एकाइहरूसँग जोड्न सक्छ।

8) प्रत्येक दास इकाईलाई व्यक्तिगत रूपमा सम्बोधन गर्न सकिन्छ।

DALI इलेक्ट्रिकल विशिष्टता

निष्क्रिय अवस्था अन्तर्गत, बस नियन्त्रण गर्न मेसिन एकाइ विधिबाट:

1) सामान्य समयमा उच्च आउटपुट पावर, होल्ड सिग्नल मा हस्तक्षेप गर्न को लागी।
