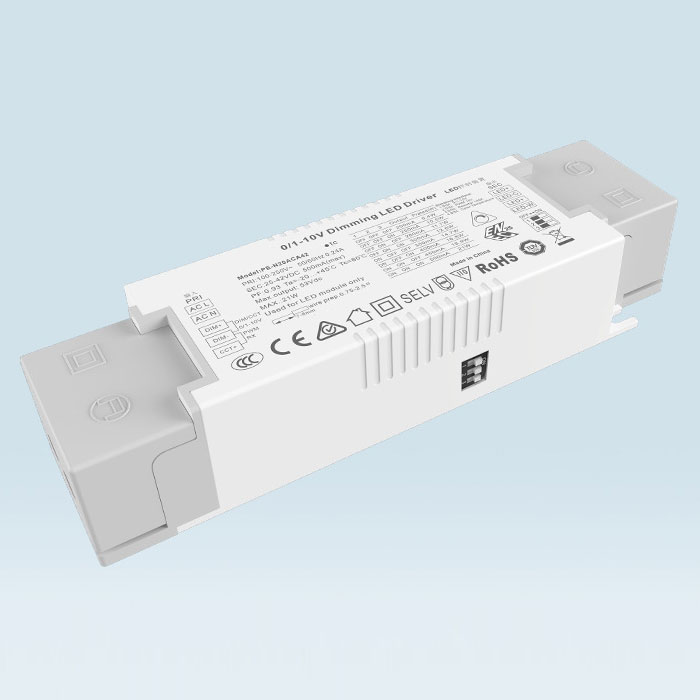

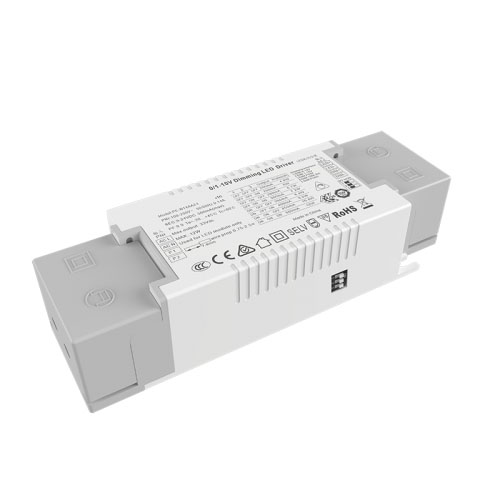

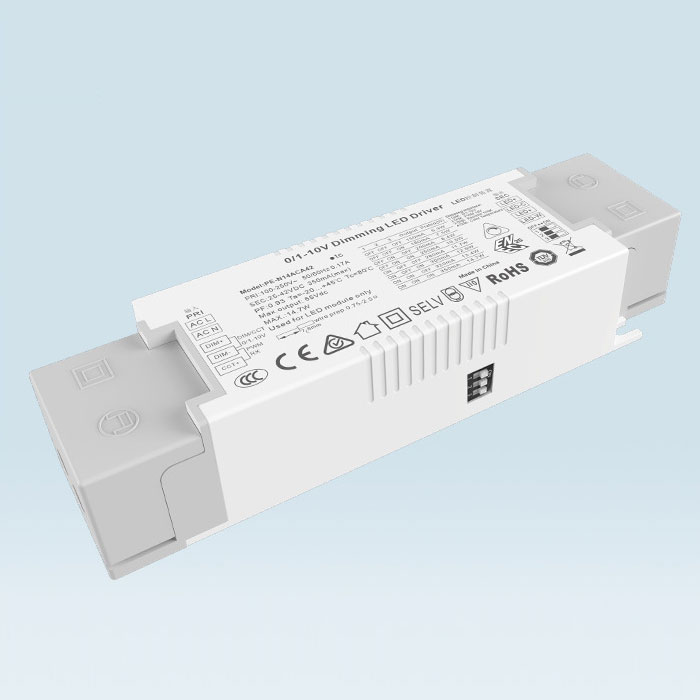

45W स्थिर वर्तमान 0-10V CCT Dimmable LED चालक

STARWELL, चीनको एक प्रतिष्ठित निर्माता, तपाईंलाई 45W स्थिर वर्तमान 0-10V CCT Dimmable LED ड्राइभर प्रस्ताव गर्न इच्छुक छ। हामी तपाईंलाई उत्तम बिक्री पछि समर्थन र शीघ्र डेलिभरी प्रदान गर्ने वाचा गर्छौं।

सोधपुछ पठाउनुहोस्

नवीनतम बिक्री, कम मूल्य, र उच्च गुणस्तर 45W स्थिर वर्तमान 0-10V CCT Dimmable LED चालक किन्नको लागि हाम्रो कारखानामा आउनको लागि तपाईलाई स्वागत छ, STARWELL तपाईसँग सहयोग गर्न तत्पर छ।

PE-N45ACA ले दुई-तर्फी संकेत नियन्त्रण, चमक नियन्त्रण गर्ने एक तरिका र रंग तापमान नियन्त्रण गर्न अर्को तरिका अपनाउछ। प्रयोग गरिएका कच्चा पदार्थहरू पहिलो-लाइन ब्रान्डहरू र आयातित चिप अल्ट्रा गहिरो डिमिङ डिजाइन हुन्, जसले बजारमा विभिन्न प्रकारका बुद्धिमान डिमिङ प्रणालीहरूसँग मेल खान्छ। PWM डिमिङ आउटपुटले एलईडी चमक नियन्त्रण गर्दछ र सही रूपमा रंग तापमान नियन्त्रण गर्दछ। सिलिकन ताप प्रवाह प्रक्रिया आन्तरिक रूपमा डोप्ट गरिएको छ, र इलेक्ट्रोनिक घटकहरूको ताप सन्तुलन अधिक स्थिर छ।

45W स्थिर वर्तमान 0-10V CCT Dimmable LED चालक सुविधाहरू:

1. धेरै डिमिङ र रङ मिल्दो इन्टरफेसहरू एकीकृत गर्नुहोस्

2. 0-10v/1-10v अनुकूली

3. डिजिटल नियन्त्रण आउटपुट अपनाईएको छ, र त्यहाँ कुनै स्ट्रोबोस्कोपिक छैन

4. अन्तर्राष्ट्रिय सामान्य एसी इनपुट 100-250V दायरा

5. प्राकृतिक हावा कूलिंग, नमी-प्रूफ, गर्मी प्रवाह र सिलिका जेल गर्मी अपव्यय प्रक्रिया

6. गहिरो डिमिङ डिजाइन

7. बहु सुरक्षा कार्यहरू

8. आउटपुट छिटो भोल्टेज टर्मिनल, सुरक्षित र सुविधाजनक

9. Crimping डिजाइन, सुविधाजनक र छिटो

10. 8 गियर वर्तमान चयन

11. TUV CE SAA ENEC प्रमाणपत्रहरू

12.147.5*43*30mm

45W स्थिर वर्तमान 0-10V CCT Dimmable LED चालक मोडेल सूची:

0/1-10V CCT स्थिर वर्तमान डिमिङ

शृङ्खला	धमिलो	मोडेल	इनपुट	शक्ति	PF	आउटपुट वर्तमान	आउटपुट भोल्टेज
PE-N14ACA 3-15W फ्लिकर फ्री	PWM 10V 100K पोटेनियोमिटर एकतर्फी CCT एकतर्फी बाटो मधुरो हुँदै	PE-N14ACA42	AC100-250V	15W	0.88-0.96PF THD <10%	25-42V	150/180/200/250/280/ 300/320/350mA
PE-N20ACA 8-20W फ्लिकर फ्री	PWM 10V 100K पोटेनियोमिटर एकतर्फी CCT एकतर्फी बाटो मधुरो हुँदै	PE-N20ACA42	AC100-250V	21W	0.88-0.96PF THD <10%	25-42V	200/250/280/300/350/ 400/450/500mA
PE-N30ACA 15-30W फ्लिकर फ्री	PWM 10V 100K पोटेनियोमिटर एकतर्फी CCT एकतर्फी बाटो मधुरो हुँदै	PE-N30ACA42	AC100-250V	२९.४W	0.88-0.96PF THD <10%	25-42V	350/400/450/500/550/ 600/650/700mA
PE-N45ACA 30-44W फ्लिकर फ्री	PWM 10V 100K पोटेनियोमिटर एकतर्फी CCT एकतर्फी बाटो मधुरो हुँदै	PE-N45ACA42	AC100-250V	४४.१W	0.88-0.96PF THD <10%	25-42V	700/750/800/850/900/ 950/1000/1050mA

45W स्थिर वर्तमान 0-10V CCT Dimmable LED चालक अनुप्रयोग:

1. नेतृत्व दुई रंग प्रकाश स्रोत

2. विला बुद्धिमान प्रकाश

3. ताररहित बुद्धिमान प्रकाश प्रणाली पहुँच गर्न सकिन्छ

4. संग्रहालय प्रकाश

45W स्थिर वर्तमान 0-10V CCT Dimmable LED चालक विशिष्टता:

मोडेल		PE-N30ACA42	PE-N45ACA42
आउटपुट	आउटपुट भोल्टेज	25-42Vdc	25-42Vdc
	अधिकतम आउटपुट भोल्टेज	42Vdc	42Vdc
	गैर-लोड आउटपुट भोल्टेज	53Vdc	53Vdc
	आउटपुट वर्तमान	350/400/450/500/550/600/650/700mA	700/750/800/850/900/950/1000/1050mA
	आउटपुट पावर	8.75W~29.4W	17.5W~44.1W
	स्ट्रोब स्तर	फ्लिकर फ्री
	Dimming दायरा	० ~ १००%, एलईडी ०.०३% बाट घट्दै
	PWM Dimming आवृत्ति	>3600Hz
	वर्तमान शुद्धता	±3%
	पावर डाउन मोड	सक्रिय संकेत, कुनै संकेत पहुँच छैन, अधिकतम सेट वर्तमान आउटपुट
INPUT	डिमिङ इन्टरफेस	0-10V 1-10V 10vpwm 100k potentiometer सिग्नल इन्टरफेस वर्तमान <0.1mA
	इनपुट भोल्टेज दायरा	100-250Vac
	आवृत्ति	५०/६० हर्ट्ज
	इनपुट वर्तमान	<0.3A ac110v	<0.5A ac110v
	शक्ति कारक	PF>0.99/100V	PF>0.99/100V
	THD	230Vac@THD <10% (पूर्ण लोडमा)
	दक्षता (प्रकार)	८७%	८८%
	Inrush Current (typ.)	कोल्ड स्टार्ट20A@230Vac	कोल्ड स्टार्ट20A@230Vac
	एन्टि सर्ज	L-N: 2kV
	चुहावट वर्तमान	<0.25mA/230Vac
वातावरण	काम गर्ने तापमान	ta: 45°C tc: 80°C
	काम गर्ने आर्द्रता	20 ~ 95% RH, गैर-घन
	भण्डारण तापमान, आर्द्रता	-40~80°C°, 10~95% RH
	Temp.Coefficient	±0.03%/°C(0-50)°C
	कम्पन	10~500Hz, 2G 12min./1cycle, 72min को लागि अवधि। प्रत्येक X, Y, Z अक्षहरूसँग।
सुरक्षा	अत्यधिक गर्मी संरक्षण	यदि PCB तापमान ≥110°C, , स्वत: रिकभर हुन्छ भने बुद्धिमानी रूपमा आउटपुट वर्तमान समायोजन वा बन्द गर्नुहोस्।
	ओभर लोड संरक्षण	पावर≥102% मूल्याङ्कन गर्दा आउटपुट बन्द गर्नुहोस्, स्वत: रिकभर हुन्छ।
	सर्ट सर्किट संरक्षण	सर्ट सर्किट भयो भने स्वत: बन्द गर्नुहोस्, स्वत: रिकभर हुन्छ।
	गैर-लोड संरक्षण	आउटपुट स्थिर भोल्टेज।
सुरक्षा र EMC	भोल्टेज सहन	I/P-O/P: 3750Vac
	अलगाव प्रतिरोध	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	सुरक्षा मानकहरू	IEC/EN61347-1, IEC/EN61347-2-13
	EMC उत्सर्जन	EN55015, EN61000-3-2 कक्षा C, IEC61000-3-3
	EMC प्रतिरक्षा	EN61000-4-2,3,4,5,6,8,11, EN61547
	स्ट्रोब परीक्षण मानक	IEEE 1789
अन्य	आयाम	160(130)×43×30mm(L×W×H)
	प्याकिङ	PE झोला
	वजन (G.W.)	245g±10g
टिप्पणीहरू	परम्परागत उत्पादनहरू चमक समायोजन र रंग तापमान समायोजन को एक तरिका द्वारा नियन्त्रण गरिन्छ। बजारमा केही बुद्धिमान प्रणालीहरू रंग मिश्रण गर्नको लागि चमक समायोजनको दुई तरिकाहरूद्वारा नियन्त्रण गरिन्छ। विशेष निर्देशनहरू आवश्यक छ, र हाम्रो कम्पनीसँग सम्बन्धित प्रक्रियाहरू छन् मापन प्यारामिटरहरू 25 डिग्रीको इनपुट 230V एसी वातावरण अन्तर्गत गरिन्छ स्थिर वर्तमान बिजुली आपूर्ति, गैर मधुरो अवस्थामा, आउटपुट वर्तमान अधिकतम सेट मान हो बत्तीमा जडान भएको भोल्टेज बिजुली आपूर्तिको चिन्हित भोल्टेज दायरा भित्र हुनुपर्छ यस उत्पादनले आन्तरिक तापमान सन्तुलन र उत्पादनको सुरक्षा र विश्वसनीयता सुनिश्चित गर्न गर्मी प्रवाह सिलिका जेल गर्मी अपव्यय प्रक्रिया अपनाउछ। सिग्नल लाइनको परीक्षण दूरी: 1.5 स्क्वायर शिल्डेड तार, 20 पावर आपूर्तिहरू सहित 200m। दूरी कारक को कारण, दूरी छ लम्बाइन्छ, र नियन्त्रणहरूको संख्या घटाइनेछ

आयाम:

लेबल:

नेतृत्व वर्तमान चयन:

8 वैकल्पिक धाराहरूको द्रुत चयनको लागि DIP स्विच (तलको तालिका हेर्नुहोस्)।

DIP स्विच द्वारा हालको सेटिङ पछि, नयाँ वर्तमान प्रभावकारी बनाउन पावर अफ र त्यसपछि पावर अन गर्नुहोस्।

जस्तै LED 3.2V/pcs: 9-24V ले 3-7pcs LED लाई श्रृंखलामा पावर गर्न सक्छ, 25-42V ले 7-12pcs LEDs लाई पावर गर्न सक्छ, श्रृंखलामा LEDs को अधिकतम मात्रा LED को वास्तविक भोल्टेजको अधीनमा हुनेछ।

तारिङ रेखाचित्र:

निर्देशन को प्रयोग:

उत्पादनको इनपुट अन्त स्व-लक क्ल्याम्पको साथ इनपुट लाइन थिच्ने कभरको साथ प्रदान गरिएको छ। एक स्लटेड स्क्रू ड्राइभर प्रयोग गर्नुहोस् समान रूपमा माथितिर बल गर्न र ढिलो ढल्काउन यसलाई खोल्नुहोस् इनपुट टर्मिनल, AC लाइभ लाइन L र शून्य लाइन n जोड्न, र उत्पादन पहिचान अनुसार आउटपुट टर्मिनल जडान गर्नुहोस्। सकारात्मक र नकारात्मक पोलहरूमा ध्यान दिनुहोस् नोट

1. यो बिजुली आपूर्ति प्रयोग गर्दा, कृपया इनपुट अन्त र आउटपुट अन्त छुट्याउन ध्यान दिनुहोस्। कृपया सही तार गर्नुहोस् र नोट जाँच गरेपछि मात्र पावर अन गर्नुहोस्

2. कृपया पहिले DC आउटपुटमा लोड जडान गर्नुहोस्, यो सही छ भनेर पुष्टि गर्नुहोस्, र त्यसपछि बिजुली आपूर्ति खोल्नुहोस्; स्थिर वर्तमान मोडमा, यदि खुला सर्किट सक्रिय छ भने, कृपया पावर सप्लाई बन्द गर्नुहोस् र आउटपुट अन्तमा भण्डारण गरिएको बिजुली उर्जा रिलीज भएपछि एलईडी जडान गर्नुहोस्, अन्यथा एलईडी जलेर नष्ट हुन सक्छ नोट गर्नुहोस्।

3. यो पावर ड्राइभर एलईडी बत्तीहरूको लागि मात्र प्रयोग गरिन्छ। उत्पादनको इनपुट भोल्टेज दायरा AC 100-265V हो। जब यो निर्दिष्ट आउटपुट भोल्टेज र हालको दायरा भित्र प्रयोग गरिन्छ, परिवेशको तापमान - 20 देखि + 45 ℃ , र सतहलाई थर्मल इन्सुलेशन कपास र अन्य वस्तुहरूले कभर गर्न सकिँदैन जसले उत्पादनको गर्मी अपव्ययलाई रोक्छ। उत्पादनको सेवा सर्तहरू पूरा गर्ने वातावरण अन्तर्गत, यो उत्पादनले पाँच वर्षको निःशुल्क वारेन्टी प्राप्त गर्दछ।

प्रयोगको क्रममा सामान्य समस्याहरूको समाधान:

1. सक्रिय हुँदा उत्पादनले काम गर्दैन:

दबाव तार ठीकसँग जोडिएको छ कि छैन जाँच गर्नुहोस्, दबाब तार टर्मिनल फेरि थिच्नुहोस्,

एलईडी बत्तीको सकारात्मक र नकारात्मक पोलहरू सही छन् वा छैनन्,

इनपुट र आउटपुट गलत रूपमा जडान भएको छ कि छैन।

सिग्नल तार सर्ट सर्किट भएको छ कि छैन जाँच गर्नुहोस् (विच्छेद हुँदा सिग्नल बत्ती खोल्न सकिन्छ कि छैन)

2. फ्ल्यास ल्याम्पमा पावर: 1. यदि बत्ती बल्छ भने, कृपया LED बत्तीको भोल्टेज बिजुली आपूर्ति भोल्टेज दायरा भित्र छ कि छैन जाँच गर्नुहोस्।

3. कुनै रंग मिश्रण तापमान वा चमक समायोजन:

कृपया सिग्नल लाइन जडान भएको वा सर्ट सर्किट भएको छ कि छैन जाँच गर्नुहोस्।

केवल चमक समायोजन गर्न सकिन्छ, रंग मिश्रण तापमान होइन। कृपया जाँच गर्नुहोस् कि प्रणाली एकै समयमा चमक, तापक्रम र रंग समायोजन गर्ने दुई-तर्फी प्रणाली हो

4. कम भोल्टेज लाइन नम्बर द्वारा बिजुली आपूर्ति नियन्त्रण गरिएको हुनाले, नियन्त्रण मात्रा र दूरी सुनिश्चित गर्न वास्तविक प्रयोगमा सुरक्षित सिग्नल लाइनहरू सकेसम्म धेरै प्रयोग गरिनेछ।

0-10V र 1-10V बीचको भिन्नता:

1.जब 0 / 10V डिमर अधिकतम 10V मा समायोजित हुन्छ, आउटपुट वर्तमान पावर आउटपुटको 100% पुग्नेछ, र चमक 100% पुग्नेछ। जब 0-10V डिमर 0V मा समायोजित हुन्छ, वर्तमान न्यूनतम हुनेछ, र प्रकाश बन्द हुनेछ; जब 1-10V डिमिङ 1V मा समायोजन गरिन्छ, वर्तमान न्यूनतम हुन्छ र प्रकाश बन्द हुन्छ।

2. 0-10V र 1-10V डिमिङ बीचको भिन्नता: फरक सुरु र बन्द भोल्टेज, 0-10V 0.7V मा छ, (न्यूनतम चमक) 1-10V 1.2V (न्यूनतम चमक) मा छ।

3. डिजिटल डिमिङ ड्राइभर 0-10V र 1-10V डिमिङ स्वचालित पहिचान दुई डिमिङ मोडहरू।

4. उही सिग्नल सर्किट एकै समयमा प्रकाश र अँध्यारो नियन्त्रण गर्दछ।

5.Dimmer (dimming system) लाई 0-10V र 1-10V डिमिङ सिग्नलमा विभाजन गरिएको छ।

6. डिमिङ अनुकूलता सिग्नल लाइनको नियन्त्रण दूरी र नियन्त्रण बिजुली आपूर्तिको संख्यासँग सम्बन्धित छ। यदि संख्या धेरै ठूलो छ वा सिग्नल लाइन धेरै लामो छ भने, तल समायोजन गर्न नसकिने र समायोजन गर्न नसकिने जस्ता समस्याहरू देखा पर्नेछ।
