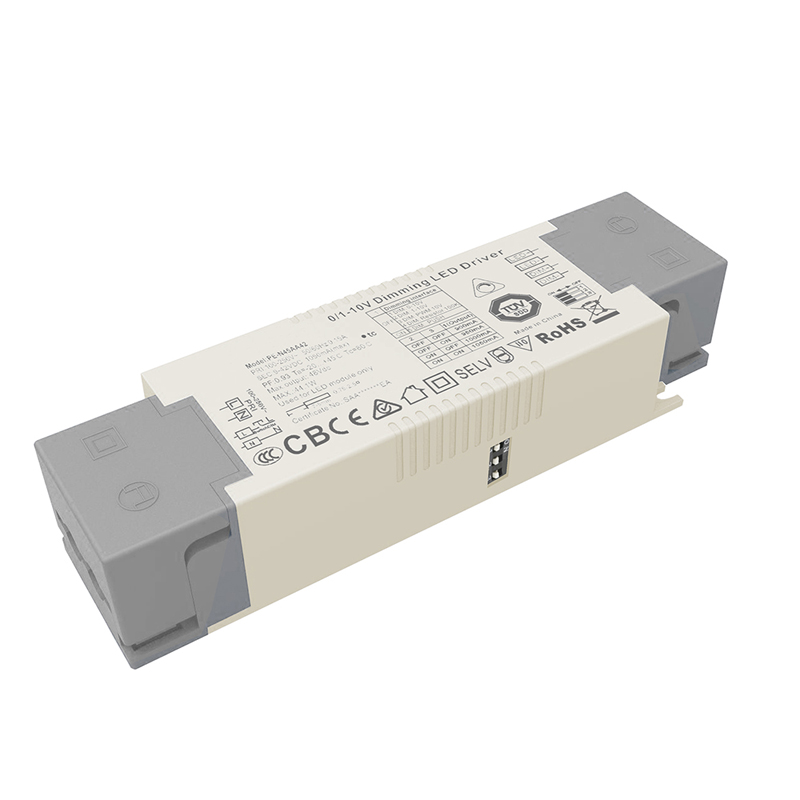

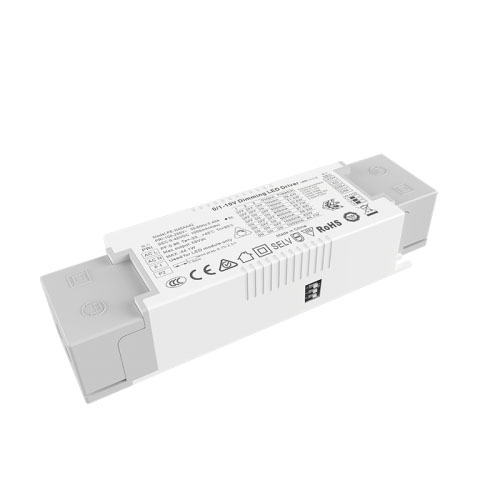

45W स्थिर वर्तमान 0-10V Dimmable LED चालक

STARWELL एक पेशेवर चीन 45W स्थिर वर्तमान 0-10V Dimmable LED चालक निर्माता र आपूर्तिकर्ता हो, यदि तपाईं कम मूल्यको साथ उत्तम 45W स्थिर वर्तमान 0-10V Dimmable LED चालक खोज्दै हुनुहुन्छ भने, अब हामीलाई परामर्श गर्नुहोस्!

सोधपुछ पठाउनुहोस्

STARWELL चीनमा 45W Constant Current 0-10V Dimmable LED Driver को एक कुशल निर्माता र आपूर्तिकर्ता हो। यदि तपाईं सस्तो मूल्यमा उत्कृष्ट 45W स्थिर वर्तमान 0-10V Dimmable LED ड्राइभर खोज्दै हुनुहुन्छ भने, हामीलाई तुरुन्तै सम्पर्क गर्नुहोस्!

0-10V/1-10V/10V PWM/100K रेसिस्टर डिमिङ ड्राइभर मेरो कम्पनीले उच्च पावर फ्याक्टर, उच्च दक्षता, उच्च परिशुद्धता, कुशल स्थिर कम हानि स्विच कन्ट्रोल चिपको प्रयोगको साथ विकास गरेको एक स्थिर वर्तमान डिमिङ एलईडी ड्राइभर हो। र उच्च प्रदर्शन घटकहरूले यसलाई कम शोर, ऊर्जा बचत, पर्यावरण संरक्षण, लामो जीवन र अन्य विशेषताहरू बनाउँछ।

PE-N30AA/PE-N45AA मा पाँच डिमिङ प्रकार्य छ, पुश डिमिङ छनौट गर्न DIP स्विच प्रयोग गर्नुहोस्।

डिमिङ इन्टरफेस:

1.0-10V dimming, मानक 0-10V/100K 10V PWM dimming प्रयोग गर्नुहोस्।

2. पुश डिमिङ।

45W स्थिर वर्तमान 0-10V Dimmable LED चालक सुविधाहरू:

1. एकीकृत 0-10V/1-10V/10V PWM/100k रेसिस्टर डिमिङ

2. आउटपुट फ्लिकर फ्री

3. अन्तर्राष्ट्रिय सार्वभौमिक एसी इनपुट भोल्टेज (100-265VAC)

4. सुरक्षाहरू: सर्ट सर्किट-ओभर भोल्टेज/ओभर करन्ट

5. सिलिका जेल गर्मी प्रवाह प्रविधि, प्राकृतिक चिसो हावा

6. MCU मा निर्मित, 0-10V र 1-10V अनुकूलन हुनेछ

७. डिमिङ दायरा ०-१००%

8. द्रुत प्रेस टर्मिनल, सुरक्षित र सुविधाजनक

9. आन्तरिक डिजाइन सिग्नल रिभर्स सर्किटसँग जोडिएको छ, जसमध्ये एउटाले अर्को चालकको नियन्त्रणलाई असर गर्दैन।

10. संरक्षण वर्ग II

11. पाँच वर्ष वारेन्टी

12. TUV CE SAA C-TICK ENEC प्रमाणपत्रहरू

13. 147.5*42.5*30mm

45W स्थिर वर्तमान 0-10V Dimmable LED चालक मोडेल सूची:

0/1-10V स्थिर वर्तमान डिमिङ

शृङ्खला	धमिलो	मोडेल	इनपुट	शक्ति	PF	आउटपुट भोल्टेज	आउटपुट वर्तमान
PE-N30AA 21-30W	0-10V 1-10V PWM 10V 100K प्रतिरोधक पुश	PE-N30AA42	AC100-250V	२९.४W	0.88-0.96PF THD <10%	9-42V	350/400/450/500/550/600/650/700mA
PE-N45AA 30-45W	0-10V 1-10V PWM 10V 100K प्रतिरोधक पुश	PE-N45AA42	AC100-250V	४४.१W	0.88-0.96PF THD <10%	9-42V	700/750/800/850/900/950/1000/1050mA

45W स्थिर वर्तमान 0-10V Dimmable एलईडी चालक आवेदन:

1. नेतृत्व मोनोक्रोम प्रकाश स्रोत

2. विला बुद्धिमान प्रकाश

3. वायरलेस बुद्धिमान प्रकाश प्रणाली पहुँच गर्न सकिन्छ

4. संग्रहालय प्रकाश

5. उच्च अन्त व्यावसायिक प्रकाश

45W स्थिर वर्तमान 0-10V Dimmable LED चालक विशिष्टता:

मोडेल		PE-N30AA42	PE-N45AA42
आउटपुट	आउटपुट भोल्टेज	9-42Vdc	9-42Vdc
	अधिकतम आउटपुट भोल्टेज	42Vdc	42Vdc
	गैर-लोड आउटपुट भोल्टेज	55Vdc	55Vdc
	आउटपुट वर्तमान	550/600/650/700mA	900/950/1000/1050mA
	आउटपुट पावर	4.95W~29.4W	8.1W~44.1W
	स्ट्रोब स्तर	फ्लिकर छैन
	Dimming Range	0 ~ 100%, एलईडी 0.03% सम्भव छ।
	PWM Dimming आवृत्ति	>3600Hz
	वर्तमान शुद्धता	±3%
	लहर र आवाज	≤2V（कुनै धमिलो छैन）
INPUT	डिमिङ इन्टरफेस	0-10V/1-10V/10V PWM/100K प्रतिरोध, सिग्नल नियन्त्रण वर्तमान <0.1mA
	इनपुट भोल्टेज दायरा	100-250Vac
	आवृत्ति	५०/६० हर्ट्ज
	इनपुट वर्तमान	<0.37A	<0.56A
	शक्ति कारक	PF>0.95/100V ac, पूर्ण लोडमा	PF>0.95/100V ac, पूर्ण लोडमा
	THD	230Vac@THD ≤15% (पूर्ण लोड)
	दक्षता (tys.)	85% पूर्ण लोड	87% पूर्ण लोड
	Inrush Current (typ.)	कोल्ड स्टार्ट 3.7A@230Vac	कोल्ड स्टार्ट 5.6A@230Vac
	एन्टि सर्ज	L-N: 2kV
	चुहावट वर्तमान	<0.25mA/230Vac
वातावरण	काम गर्ने तापमान	ta: 45 °C tc: 80 °C
	काम गर्ने आर्द्रता	20 ~ 95% RH, गैर-घन
	भण्डारण तापमान, आर्द्रता	-40 ~ 80°C, 10~95% RH
	अस्थायी। गुणांक	±0.03%/°C(0-50) °C
	कम्पन	10~500Hz, 2G 12min./1cycle, 72min को लागि अवधि। प्रत्येक X, Y, Z अक्षहरूसँग।
सुरक्षा	अत्यधिक गर्मी संरक्षण	यदि PCB तापमान ≥110°C, , स्वत: रिकभर हुन्छ भने बुद्धिमानी रूपमा आउटपुट वर्तमान समायोजन वा बन्द गर्नुहोस्।
	ओभर लोड संरक्षण	पावर≥102% मूल्याङ्कन गर्दा आउटपुट बन्द गर्नुहोस्, स्वत: रिकभर हुन्छ।
	सर्ट सर्किट संरक्षण	सर्ट सर्किट भयो भने स्वत: बन्द गर्नुहोस्, स्वत: रिकभर हुन्छ।
	गैर-लोड संरक्षण	आउटपुट स्थिर भोल्टेज।
सुरक्षा र EMC	भोल्टेज सहन	I/P-O/P: 3750Vac
	अलगाव प्रतिरोध	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	सुरक्षा मानकहरू	IEC/EN61347-1, IEC/EN61347-2-13
	EMC उत्सर्जन	EN55015, EN61000-3-2 कक्षा C, IEC61000-3-3
	EMC प्रतिरक्षा	EN61000-4-2,3,4,5,6,8,11, EN61547
	स्ट्रोब परीक्षण मानक	IEEE 1789
अन्य	आयाम	147.5(117)×43×30mm(L×W×H)
	प्याकिङ	PE झोला
	वजन (G.W.)	187/245g±10g

आयाम:

एलईडी वर्तमान चयन:

0-10V डिमिङ र पुश डिमिङ जडान:

निर्देशन को प्रयोग:

1. कृपया इनपुट र आउटपुट बीचको भिन्नतामा ध्यान दिनुहोस्, सही जडान गर्नुहोस्, त्यसपछि पावर अन गर्नुहोस्।

2. कृपया पहिले DC आउटपुटको लोड जडान गर्नुहोस्, जाँच पछि ड्राइभर खोल्नुहोस्; स्थिर वर्तमान मोडमा, यदि खुला सर्किटमा पावर अन छ भने, कृपया ड्राइभर बन्द गर्नुहोस् र आउटपुट रिलीजद्वारा भण्डारण गरिएको विद्युतीय ऊर्जा नभएसम्म LED जडान गर्न सकिँदैन, वा यसले LED लाई क्षति पुर्‍याउन सक्छ।

3.यस प्रकारको ड्राइभर LED बत्तीहरूको प्रयोगमा मात्र सीमित छ, इनपुट भोल्टेज दायरा AC100-265V हो, ताप इन्सुलेशन कपास र अन्य वस्तुहरू जसले उत्पादनको तातो अपव्ययमा बाधा पुर्‍याउँछ, जुन निर्दिष्ट मापदण्ड अन्तर्गत उत्पादन अनुरूप हुन्छ। आउटपुट भोल्टेज, हालको दायरा, प्रयोगको वातावरणको तापमान -20-45 डिग्री छ, र सतहले वातावरणको अवस्थाहरू कभर गर्न सक्दैन, यो उत्पादनले पाँच वर्षको निःशुल्क वारेन्टीको आनन्द लिन्छ।

असामान्य अवस्था र सम्बन्धित उपचार विधिहरू:

1. पहिलो पटक चालक जडान भएपछि एलईडी बत्ती उज्यालो हुँदैन, कृपया AC इनपुट बन्द गर्नुहोस् र निम्नानुसार जाँच गर्नुहोस्:

1) डीसी आउटपुट खराब सम्पर्क हो वा होइन।

2) चाहे DC आउटपुट ध्रुवता उल्टो छ, वा LED बोर्ड विरोधी वेल्डेड छ।

3) AC इनपुट खराब सम्पर्क हो कि छैन, यी विफलताहरू हटाउन पछि परीक्षण गर्नुहोस्।

2. उपकरणमा राम्रो जडान छ, LED बत्तीहरू, तर LED फ्लिकर, कृपया AC इनपुट बन्द गर्नुहोस् र निम्नानुसार जाँच गर्नुहोस्:

1) मापदण्डहरू र वास्तविक प्यारामिटरहरू मेल खान्छ वा होइन।

2) कृपया समयमै हामीसँग कुराकानी गर्नुहोस् यदि तपाइँसँग प्रयोगमा कुनै प्रश्नहरू छन् भने, हामी तपाइँसँग समस्याहरू समाधान गर्न सक्दो प्रयास गर्नेछौं।

कथन:

तस्बिरहरू र विशिष्टताहरू सन्दर्भको लागि मात्र हुन्, प्रचलित रूपमा, विनिर्देशहरू थप सूचनाको साथ परिवर्तनको अधीनमा छन्।

0-10V र 1-10V बीचको भिन्नता:

1.जब 0 / 10V डिमर अधिकतम 10V मा समायोजित हुन्छ, आउटपुट वर्तमान पावर आउटपुटको 100% पुग्नेछ, र चमक 100% पुग्नेछ। जब 0-10V डिमर 0V मा समायोजित हुन्छ, वर्तमान न्यूनतम हुनेछ, र प्रकाश बन्द हुनेछ; जब 1-10V डिमिङ 1V मा समायोजन गरिन्छ, वर्तमान न्यूनतम हुन्छ र प्रकाश बन्द हुन्छ।

2. 0-10V र 1-10V डिमिङ बीचको भिन्नता: फरक सुरु र बन्द भोल्टेज, 0-10V 0.7V मा छ, (न्यूनतम चमक) 1-10V 1.2V (न्यूनतम चमक) मा छ।

3. डिजिटल डिमिङ ड्राइभर 0-10V र 1-10V डिमिङ स्वचालित पहिचान दुई डिमिङ मोडहरू।

4. उही सिग्नल सर्किट एकै समयमा प्रकाश र अँध्यारो नियन्त्रण गर्दछ।

5.Dimmer (dimming system) लाई 0-10V र 1-10V डिमिङ सिग्नलमा विभाजन गरिएको छ।

6. डिमिङ अनुकूलता सिग्नल लाइनको नियन्त्रण दूरी र नियन्त्रण बिजुली आपूर्तिको संख्यासँग सम्बन्धित छ। यदि संख्या धेरै ठूलो छ वा सिग्नल लाइन धेरै लामो छ भने, तल समायोजन गर्न नसकिने र समायोजन गर्न नसकिने जस्ता समस्याहरू देखा पर्नेछ।
