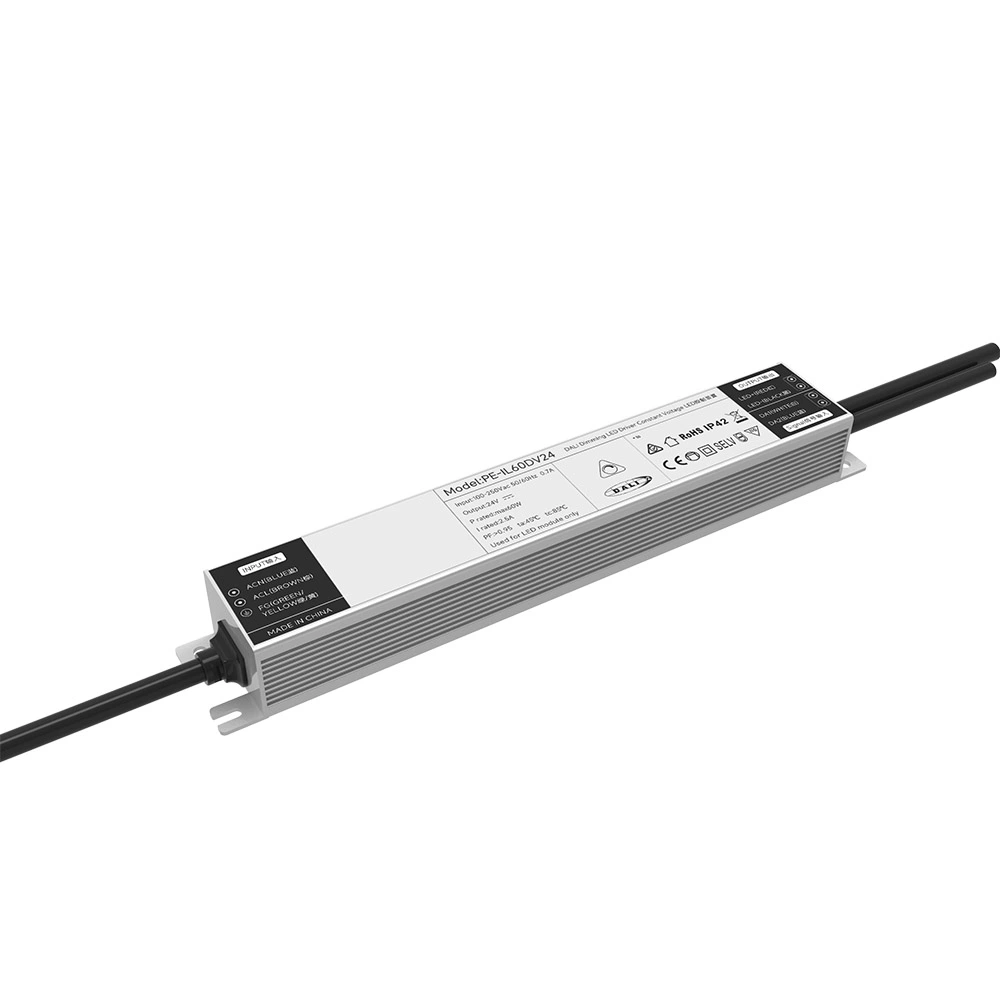

60W स्थिर भोल्टेज 0/1-10V Dimmable LED चालक

Starwell कारखानाको उच्च गुणस्तर 60W स्थिर भोल्टेज 0/1-10V Dimmable LED ड्राइभर विशेष एल्युमिनियम शेल वेल्डिङ प्रक्रिया, एल्युमिनियम खोल र आन्तरिक गर्मी प्रवाह सिलिका जेल ताप अपव्यय, अधिक स्थिर प्रयोग, सबै कच्चा पदार्थहरू पहिलो-लाइन ब्रान्डहरू हुन्, र आयातित चिपहरू विभिन्न ब्रान्डको डिममिङ डिजाईन भन्दा बढि डिपेन्ट मिल्दो प्रणाली हो। बजारमा एन्टि सर्ज भोल्टेज 2KV, स्मूद डिमिङ, कुनै स्ट्रोबोस्कोपिक, डिमिङ प्रक्रियामा कम आवाज

सोधपुछ पठाउनुहोस्

चीनमा एक पेशेवर एलईडी ड्राइभर निर्माताको रूपमा, स्टारवेलले तपाईंलाई CE-प्रमाणित 60W कन्स्ट्यान्ट भोल्टेज 0/1-10V Dimmable LED Driver प्रदान गर्न चाहन्छ, जुन गहिरो र चिल्लो डिमिङको लागि डिजाइन गरिएको हो र बजारमा सबैभन्दा बुद्धिमान डिमिङ प्रणालीहरूसँग निर्बाध रूपमा एकीकृत हुन्छ। ड्राइभरले समायोजनको समयमा फ्लिकर-मुक्त रोशनी र न्यूनतम आवाज प्रदान गर्दछ। यसले 2kV सम्मको भोल्टेज सर्जहरू विरुद्ध बलियो सुरक्षा प्रदान गर्दछ, यसलाई व्यावसायिक प्रकाश अनुप्रयोगहरूको लागि एक टिकाऊ र बहुमुखी विकल्प बनाउँछ।

निर्दिष्टीकरण

मोडेल		PE-IL60DV24	PE-IL60DV12
आउटपुट	आउटपुट भोल्टेज	24Vdc	12Vdc
	अधिकतम आउटपुट भोल्टेज	2.5A	5A
	लोड आउटपुट भोल्टेज छैन	24Vdc	12Vdc
	लोड पावर दायरा	0-2.5A	0-5A
	आउटपुट पावर	०-६० वाट	०-६० वाट
	स्ट्रोब स्तर	फ्लिकर छैन
	Dimming दायरा	0 ~ 100%, LED 0.03% सम्भव छ।
	PWM Dimming आवृत्ति	>3600Hz
	वर्तमान शुद्धता	±3%
	पावर डाउन मोड	पावर डाउन हुँदा मेमोरी प्रकार्य
INPUT	डिमिङ इन्टरफेस	DALI (IEC62386) सिग्नल नियन्त्रण वर्तमान < 2mA
	इनपुट भोल्टेज दायरा	100-250Vac
	आवृत्ति	५०/६० हर्ट्ज
	इनपुट वर्तमान	<0.7A ac100v
	पावर कारक	PF>0.99/110V ac (पूर्ण लोडमा)
	THD	230Vac@THD <10% (पूर्ण लोडमा)
	दक्षता (प्रकार)	८९%	८७%
	स्ट्यान्डबाइ पावर	0.4W
	Inrush Current (typ.)	cold start180A/220ns@230Vac ac
	एन्टि सर्ज	L-N: 2kV
	चुहावट वर्तमान	<0.25mA/230Vac
वातावरण	काम गर्ने तापमान	ta: 45°C tc: 80°C
	काम गर्ने आर्द्रता	20 ~ 95% RH, गैर-घन
	भण्डारण तापमान, आर्द्रता	-40 ~ 80°C, 10~95% RH
	Temp.Coefficient	±0.03%/°C(0-50)°C
	कम्पन	10~500Hz, 2G 12min./1cycle, 72min को लागि अवधि। प्रत्येक X, Y, Z अक्षहरूसँग।
सुरक्षा	अत्यधिक गर्मी संरक्षण	यदि PCB तापमान ≥110°C, , स्वत: रिकभर हुन्छ भने बुद्धिमानी रूपमा आउटपुट वर्तमान समायोजन वा बन्द गर्नुहोस्।
	ओभर लोड संरक्षण	पावर≥102% मूल्याङ्कन गर्दा आउटपुट बन्द गर्नुहोस्, स्वत: रिकभर हुन्छ।
	सर्ट सर्किट संरक्षण	सर्ट सर्किट भयो भने स्वत: बन्द गर्नुहोस्, स्वत: रिकभर हुन्छ।
	गैर-लोड संरक्षण	आउटपुट स्थिर भोल्टेज।
सुरक्षा र EMC	भोल्टेज सहन	I/P-O/P: 3750Vac
	अलगाव प्रतिरोध	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	सुरक्षा मानकहरू	IEC/EN61347-1, IEC/EN61347-2-13
	EMC उत्सर्जन	EN55015, EN61000-3-2 कक्षा C, IEC61000-3-3
	EMC प्रतिरक्षा	EN61000-4-2,3,4,5,6,8,11, EN61547
	स्ट्रोब परीक्षण मानक	IEEE १७८९
अन्य	आयाम	235×37×27mm(L×W×H)
	प्याकिङ	240×47×33mm(L×W×H)
	वजन (G.W.)	350g±10g

विशेषताहरू:

1. Dali मानक इन्टरफेस Dali 144 मापदण्ड अनुरूप छ

2. Dali2 प्रमाणीकरण, Dali सदस्य

3. डिजिटल नियन्त्रण आउटपुट अपनाईएको छ, र त्यहाँ कुनै स्ट्रोबोस्कोपिक छैन

4. अन्तर्राष्ट्रिय सामान्य एसी इनपुट 100-250V दायरा

5. प्राकृतिक हावा शीतलन, नमी-प्रमाण, गर्मी प्रवाह, सिलिका जेल गर्मी अपव्यय प्रक्रिया

6. आत्म-विकसित गहिराई dimming वक्र

7. बहु सुरक्षा कार्यहरू

8. विशेष एल्युमिनियम वेल्डिंग प्रक्रिया, अल्ट्रा सानो मात्रा डिजाइन

9. ERP मानकको पालना गर्नुहोस्, र स्ट्यान्डबाइ पावर खपत 0.5W भन्दा कम छ

आवेदन:

1. एलईडी प्रकाश पट्टी

2. विला बुद्धिमान प्रकाश

3. यो Dali बुद्धिमान प्रकाश प्रणाली जडान गर्न सकिन्छ

4. संग्रहालय प्रकाश

आयामहरू:

तार:

प्रयोगको लागि निर्देशन:

अन्यथा निर्दिष्ट नगरेसम्म, सबै विशिष्टता र प्यारामिटरहरू 230 VAC इनपुट र 25 ℃ परिवेश तापमानको मूल्याङ्कन गरिएको लोडमा मापन गरिन्छ।

उत्पादन पहिचान अनुसार तार, र सकारात्मक र नकारात्मक र इनपुट र आउटपुट दिशामा ध्यान दिनुहोस्। नोट:

नोट 1: कृपया पावर-अन पछि इनपुट र आउटपुट टर्मिनलहरू सही छन् कि छैनन् जाँच गर्नुहोस्;

नोट 2: कृपया लोडलाई पहिले DC आउटपुट टर्मिनलमा जडान गर्नुहोस्, र त्यसपछि कुनै त्रुटि नभएको पुष्टि गरेपछि विद्युत आपूर्ति जडान गर्नुहोस्; स्थिर भोल्टेज मोडमा, यदि खुला सर्किटमा पावर अन गरिएको छ भने, कृपया पहिले पावर सप्लाई विच्छेद गर्नुहोस्, र त्यसपछि आउटपुट टर्मिनलमा भण्डारण गरिएको बिजुली ऊर्जा जारी भएपछि एलईडी जडान गर्नुहोस्;

नोट 3: यो पावर ड्राइभर एलईडी बत्तीहरूको लागि प्रयोग गरिन्छ। यस उत्पादनको इनपुट भोल्टेज दायरा AC 100- 250 V हो। जब यो निर्दिष्ट आउटपुट भोल्टेज र वर्तमान दायरा भित्र प्रयोग गरिन्छ, जब परिवेशको तापमान -20 ℃ देखि +45 ℃ हुन्छ, र सतहलाई तातो इन्सुलेशन कपास र अन्य वस्तुहरूले ढाक्न सकिँदैन जसले गर्मीको अपव्ययमा बाधा पुर्‍याउँछ जुन वाररान उत्पादनको फाइभ वर्षको नि: शुल्क प्रयोग गर्दछ। यस उत्पादनको सर्तहरू।

1. उपकरणको पहिलो विद्युतीय जडान पछि बिजुली आपूर्ति उज्यालो भएन भने, AC इनपुट टर्मिनलहरू विच्छेद गर्नुहोस् र जाँच गर्नुहोस्:

(१) क. DC आउटपुट टर्मिनलहरूमा खराब सम्पर्कको लागि जाँच गर्नुहोस्।

(2) dc आउटपुट टर्मिनल ऋणात्मक छ।

(3) जाँच गर्नुहोस् कि एसी इनपुट टर्मिनल खराब सम्पर्क छ, बिजुली परीक्षण पछि समस्या निवारण।

(4) जडान संकेत पढ्ने डाटा बुट पछि बन्द गर्न सेट गरिएको छ

2. जब यन्त्र विद्युतीय रूपमा जडान हुन्छ, LED बत्ती बल्छ, तर LED बत्तीहरू फ्ल्यास हुन्छन्। कृपया एसी इनपुट पावर सप्लाई काट्नुहोस्, डीसी आउटपुट जाँच गर्नुहोस्:

(१) पावर सप्लाई डिजाइन प्यारामिटरहरू एलईडी बत्ती र लालटेनहरूको वास्तविक प्रयोगसँग मिल्दोजुल्दो छन्।

(२) यदि तपाइँसँग उत्पादनको प्रयोगको क्रममा कुनै अन्य प्रश्न वा समस्याहरू छन् भने, कृपया समयमै हाम्रो कम्पनीलाई सम्पर्क गर्नुहोस् र खराब जानकारी फिड फिर्ता गर्नुहोस्। हामी तपाईंलाई समस्या समाधान गर्न सक्रिय रूपमा सहयोग गर्नेछौं।

असामान्य अवस्था र सम्बन्धित प्रशोधन विधि:

डिजिटल एड्रेसेबल लाइटिङ इन्टरफेस (DALI) Dali स्लेभले मास्टरद्वारा अनुरोध गर्दा मात्र डाटा पठाउँछ, अर्थात् आदेशको जवाफमा।

एउटै Dali नेटवर्कमा, त्यहाँ बढीमा 64 दास एकाइहरू छन्, प्रत्येकको छुट्टै छोटो ठेगाना छ।

तपाईं समूहमा निर्भर एकाइ पनि तोक्न सक्नुहुन्छ। 16 समूहहरू एकैसाथ अवस्थित हुन सक्छन्, र दास एकाइहरू विभिन्न समूहहरूसँग सम्बन्धित हुन सक्छन्।

प्रत्येक एकाइले 16 दृश्यहरू सेट गर्न सक्छ। Dali प्रोटोकल मुख्य विशेषताहरु

1) एसिन्क्रोनस सीरियल संचार

2) 1200 बाउड, म्यानचेस्टर कोड

3) दुई तार भिन्न संकेत

4) उच्च जब भिन्नता भोल्टेज 9.5V भन्दा ठूलो छ

5) विभेदक भोल्टेज 6.5V भन्दा कम हुँदा कम

6) होस्ट इकाई द्वारा संचार प्रशोधन

७) डाली बसले ६४ वटा दास यन्त्रहरू जडान गर्न सक्छ
