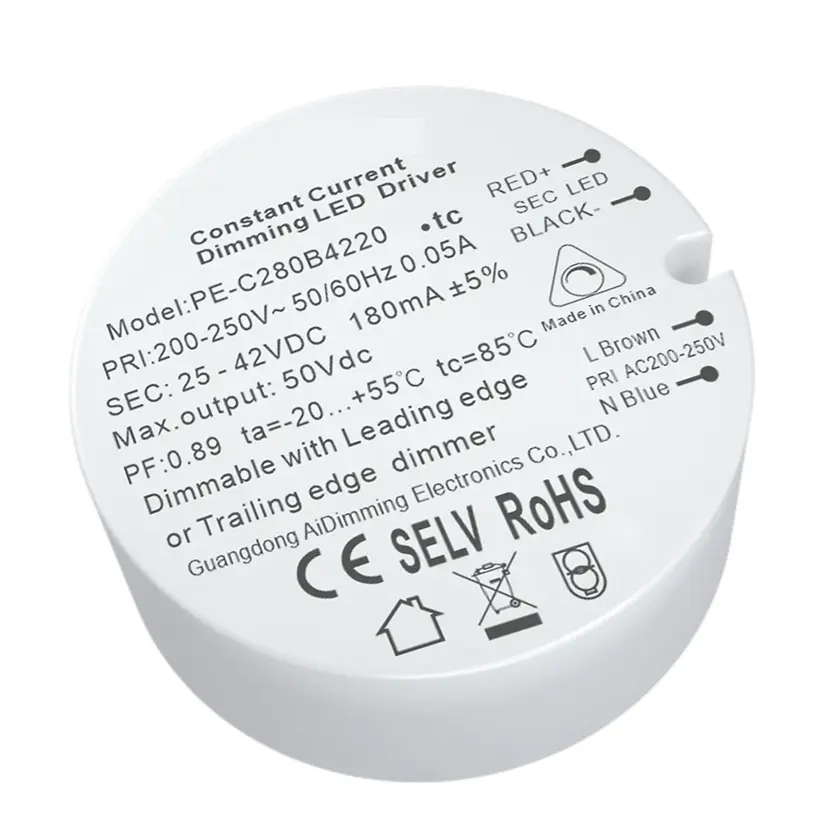

8.4W स्थिर वर्तमान Triac Dimmable LED चालक

PE-C280 चीन निर्माता स्टारवेलले उच्च शक्ति कारक, उच्च दक्षता, उच्च परिशुद्धता, दक्ष स्थिर कम नोक्सान स्विच कन्ट्रोल चिपको प्रयोग र उच्च कार्यसम्पादन कम्पोनेन्टले यसलाई न्यून आवाज, लामो जीवन र अन्य विशेषताहरू सहित ड्राइभरलाई चलाउन सक्ने क्षमता सहितको चीन निर्माता स्टारवेलले विकास गरेको 8.4W स्थिर वर्तमान ट्राइक डाइमेबल एलईडी ड्राइभर मध्ये एक हो। 55 ℃ उच्च तापमान।

सोधपुछ पठाउनुहोस्

व्यावसायिक निर्माताको रूपमा, Starwell तपाईलाई उच्च गुणस्तरको 8.4W स्थिर वर्तमान triac dimmable LED ड्राइभर प्रदान गर्न चाहन्छ, जुन RPC MOSFET डिमर र FPC TRAIC डिमरका लागि उपयुक्त छ।

निर्दिष्टीकरण

मोडेल		PE-C280B2435	PE-C280B4220	PE-C280B0670	PE-C280B1270	PE-C280B2430
आउटपुट	आउटपुट भोल्टेज	12-24Vdc	25-42Vdc	2.5-6Vdc	6-12Vdc	12-24Vdc
	अधिकतम आउटपुट भोल्टेज	24Vdc	42Vdc	6Vdc	12Vdc	24Vdc
	गैर-लोड आउटपुट भोल्टेज	27Vdc	43Vdc	8Vdc	15Vdc	27Vdc
	आउटपुट वर्तमान	350mA	200mA	700mA	700mA	300mA
	आउटपुट पावर	4.2W~8.4W	5W~8.4W	1.75W~4.2W	4.2W~8.4W	3.6W~7.2W
	स्ट्रोब स्तर	तल्लो फ्लिकर(८%)
	Dimming दायरा	2~100%,
	PWM Dimming आवृत्ति
	वर्तमान शुद्धता	±5%
	लहर र आवाज	=500mv p-p
INPUT	डिमिङ इन्टरफेस	Triac अग्रणी किनारा/Tralling किनारा
	इनपुट भोल्टेज दायरा	200-250Vac
	आवृत्ति	५०/६० हर्ट्ज
	इनपुट वर्तमान	<0.08A	<0.08A	<0.08A	<0.08A	<0.08A
	पावर कारक	PF>0.9 (पूर्ण लोडमा)	PF>0.9 (पूर्ण लोडमा)	PF>0.88 (पूर्ण लोडमा)	PF>0.88 (पूर्ण लोडमा)	PF>0.88 (पूर्ण लोडमा)
	THD	230Vac@THD <20% (पूर्ण लोडमा)
	दक्षता (प्रकार)	७७%	७९%	७७%	७७%	७७%
	Inrush Current (typ.)	चिसो सुरुवात ०.८ ए	चिसो सुरुवात ०.८ ए	चिसो सुरुवात १.५४ ए	चिसो सुरुवात ०.८ ए	चिसो सुरुवात ०.८ ए
	एन्टि सर्ज	L-N: 1.5kV
	चुहावट वर्तमान	<0.25mA/230Vac
वातावरण	काम गर्ने तापमान	tc: 55°C tc: 85°C
	काम गर्ने आर्द्रता	20 ~ 95% RH, गैर-घन
	भण्डारण तापमान, आर्द्रता	-40 ~ 80°C, 10~95% RH
	अस्थायी। गुणांक	±0.03%/°C(0-50)°C
	कम्पन	10~500Hz, 2G 12min./1cycle, 72min को लागि अवधि। प्रत्येक X, Y, Z अक्षहरूसँग।
संरक्षण	अत्यधिक गर्मी संरक्षण	यदि PCB तापमान ≥110°C, , स्वत: रिकभर हुन्छ भने बुद्धिमानी रूपमा आउटपुट वर्तमान समायोजन वा बन्द गर्नुहोस्।
	ओभर लोड संरक्षण	पावर≥102% मूल्याङ्कन गर्दा आउटपुट बन्द गर्नुहोस्, स्वत: रिकभर हुन्छ।
	सर्ट सर्किट संरक्षण	सर्ट सर्किट भयो भने स्वत: बन्द गर्नुहोस्, स्वत: रिकभर हुन्छ।
	गैर-लोड संरक्षण	लोड नभएमा आउटपुट बन्द गर्नुहोस्, लोड सामान्यमा फिर्ता हुँदा स्वत: रिकभर हुन्छ।
सुरक्षा र EMC	भोल्टेज सहन	I/P-O/P: 3750Vac
	अलगाव प्रतिरोध	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	सुरक्षा मानकहरू	IEC/EN61347-1, IEC/EN61347-2-13
	EMC उत्सर्जन	EN55015, EN61000-3-2 कक्षा C, IEC61000-3-3
	EMC प्रतिरक्षा	EN61000-4-2,3,4,5,6,8,11, EN61547
	स्ट्रोब परीक्षण मानक	IEEE १७८९
अन्य	आयाम	43.2×0.5mm(D×H)
	प्याकिङ	झोलामा
	वजन (G.W.)	42g±5g

इनभ्वाइसहरू:

● एलईडी फेज-कट डिमिङ ड्राइभर, डिमिङ दायरा २-१००%

● RPC MOSFET डिमर र FPC TRAIC डिमरको लागि उपयुक्त

● सक्रिय PFC

● सुरक्षाहरू: सर्ट सर्किट/ओभर भोल्टेज/ओभर करन्ट

● सिलिका जेल ताप प्रवाह प्रविधि, प्राकृतिक चिसो हावा

● अल्ट्रा सानो भोल्युम

● एलईडी घरको प्रकाश र व्यावसायिक प्रकाशको लागि उपयुक्त

● सुरक्षित कुनै लोड सुरक्षा उपकरण

● आर्थिक र सुविधाजनक स्थापना

● विश्व प्रकाश उपकरण सुरक्षा मापदण्ड अनुरूप

● सुरक्षा वर्ग II

● तीन वर्षको वारेन्टी

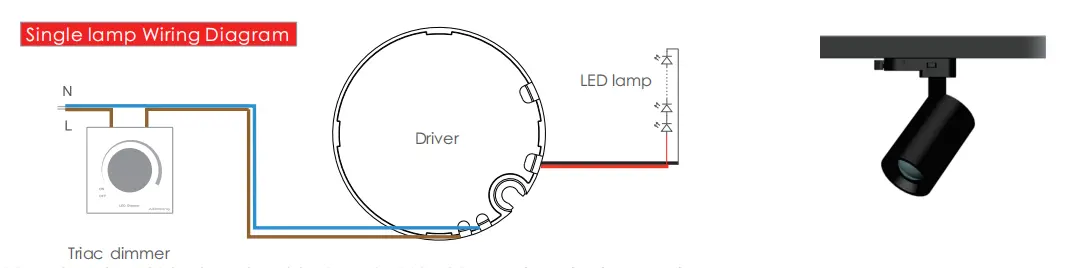

तारिङ रेखाचित्र:

तार:

आउटपुट तार: 20AWG रातो र कालो PVC केबल, लम्बाइ 200-230mm, तार स्ट्रिपिङ आवश्यकता: 5-7mm

इनपुट तार: 20AW ब्राउन ब्लू VDE डबल इन्सुलेटेड तार, लम्बाइ 150-160mm, तार स्ट्रिपिङ आवश्यकता: 5-7mm

निर्देशन को प्रयोग:

1. कृपया इनपुट र आउटपुट बीचको भिन्नतामा ध्यान दिनुहोस्, सही रूपमा जडान गर्नुहोस्, त्यसपछि पावर अन गर्नुहोस्

2. कृपया पहिले DC आउटपुटको लोड जडान गर्नुहोस्, पावर सप्लाई अफर जाँच खोल्नुहोस्; कन्स्टन्ट क्युरेन्ट मोडमा, यदि एटोपेन सर्किटमा पावर छ भने, कृपया पावर सप्लाई बन्द गर्नुहोस् र आउटपुट रिलिजद्वारा भण्डारण गरिएको इलेक्ट्रोनिक ऊर्जा नभएसम्म LED जडान गर्न सकिँदैन, वा यसले LED लाई क्षति पुर्‍याउन सक्छ;

3. यस प्रकारको बिजुली आपूर्ति LED बत्ती र लालटेनहरूको प्रयोगमा मात्र सीमित छ, इनपुट भोटेज दायरा AC200-250v हो, ताप इन्सुलेशन कपास र अन्य वस्तुहरू जसले उत्पादनको तातो अपव्ययमा बाधा पुर्‍याउँछ, जसले उत्पादनको स्पेसिफाइड आउटपुट भोल्टेज अन्तर्गत उत्पादनलाई कन्फम गर्छ, तापक्रमको दायरा 4-200-250v, हालको तापमान प्रयोग गर्न सक्छ। वातावरणको अवस्थाहरू कभर गर्दैन, यो उत्पादनले तीन वर्षको निःशुल्क वारेन्टीको मजा लिन्छ।

असामान्य अवस्था र सम्बन्धित उपचार विधिहरू:

1. पहिलो समयमा डिमिङ ड्राइभर जडान भएपछि एलईडी बत्ती उज्यालो हुँदैन, कृपया AC इनपुट बन्द गर्नुहोस् र निम्नानुसार जाँच गर्नुहोस्:।

क) डीसी आउटपुट खराब सम्पर्क:

b) DC आउटपुट पोलारिटी उल्टाइन्छ वा एलईडी बोर्ड वेल्डेड एन्टि छ कि छैन;

c) AC इनपुट खराब सम्पर्क हो कि होइन: यी विफलताहरू हटाउन पछि परीक्षण गर्नुहोस्।

2. यन्त्रमा राम्रो जडान छ, LED बत्तीहरू, तर LED फिकर, कृपया AC इनपुट बन्द गर्नुहोस्, त्यसपछि DC आउटपुट जाँच गर्नुहोस्।

a) overoad.under load।

b) मापदण्डहरू र वास्तविक प्यारामिटरहरू मेल खान्छ वा होइन।

3. कृपया हामीसँग समयमै कुराकानी गर्नुहोस् यदि तपाइँ प्रयोगमा कुनै प्रश्नहरू हुनुहुन्छ भने, हामी तपाइँसँग समस्याहरू समाधान गर्न सक्दो प्रयास गर्नेछौं।
