हाम्रो नयाँ उत्पादन-300W GaN पावर सप्लाई

स्टारवेलएक उच्च-टेक उद्यम मा विशेषज्ञता छबिजुली आपूर्तिPOE पावर सप्लाई, कम्युनिकेशन पावर सप्लाई, इनर्जी स्टोरेज इन्भर्टर, पावर एडेप्टर, इन्डस्ट्रियल कन्ट्रोल पावर सप्लाई, इत्यादि सहित विभिन्न क्षेत्रका आवश्यकताहरू पूरा गर्नका लागि अनुसन्धान र विकास र विभिन्न उन्नत बिजुली आपूर्ति उत्पादनहरूको उत्पादन गर्न प्रतिबद्ध छ। यस मुद्दाको समाधान विश्लेषणले 300W 48V GaN पावर सप्लाई मोड्युल ल्याउँछ।

यस पावर सप्लाई मोड्युलको मोडेल R0168 हो, जसले 100 ~ 264Vac को इनपुट भोल्टेजलाई समर्थन गर्दछ, 48V 6.25A को आउटपुट र 300W को आउटपुट पावरको साथ। यो -10 ~ 55 ℃ को परिवेश तापमान दायरा मा काम गर्न सक्छ। पावर सप्लाईले इनपुट र आउटपुट टर्मिनल दुवैमा जडानकर्ताहरू प्रदान गरी मोड्युलर डिजाइनको सुविधा दिन्छ। निम्न यस 300W GaN पावर सप्लाई मोड्युलको समाधान विश्लेषण हो, यसको आन्तरिक डिजाइन र सामग्रीहरू हेर्नको लागि।

स्टारवेल 300W GaN पावर सप्लाईको उपस्थिति

मोड्युल

स्टारवेल 300W GaN पावर सप्लाई मोड्युलले आल्मुनियम मिश्र धातुको खोल अपनाउछ। PCBA मोड्युलको अगाडि एक एल्युमिनियम मिश्र धातु ताप सिंकले सुसज्जित छ, उच्च भोल्टेज फिल्टर क्यापेसिटरहरू र मोटाई कम गर्न PFC बूस्ट इन्डक्टरसँग मिल्दो खोलिएको क्षेत्रहरू सहित।

पावर सप्लाई मोड्युलको पछाडि एल्युमिनियम मिश्र धातुको खोल हो।

मोडेल: B0168

इनपुट: 100-240V~ 50/60Hz 5.0A अधिकतम

आउटपुट: 48V 6.25A

आउटपुट तारहरू सोल्डरिङद्वारा जोडिएका हुन्छन्, इन्सुलेशनको लागि सोल्डर जोइन्टहरूमा तातो-सङ्क्रमित ट्युबिङ स्लिभको साथ।

आउटपुट कनेक्टरको क्लोज-अप: रातो तार सकारात्मक पोल हो, र बाहुला 48V आउटपुटको लागि चिन्ह लगाइएको छ।

एक vernier क्यालिपर संग मापन बिजुली आपूर्ति मोड्युल को लम्बाई लगभग 127.1mm छ।

बिजुली आपूर्ति मोड्युलको चौडाइ लगभग 76.4mm छ।

बिजुली आपूर्ति मोड्युल को मोटाई लगभग 40.4mm छ।

हातमा राखिएको पावर सप्लाई मोड्युलको सहज आकार धारणा। GaN पावर उपकरणहरूको प्रयोगको लागि धन्यवाद, पावर घनत्व धेरै सुधारिएको छ, र 300W आउटपुट पावरको भोल्युम उल्लेखनीय रूपमा कम भएको छ, ठाउँ बचत गर्दछ।

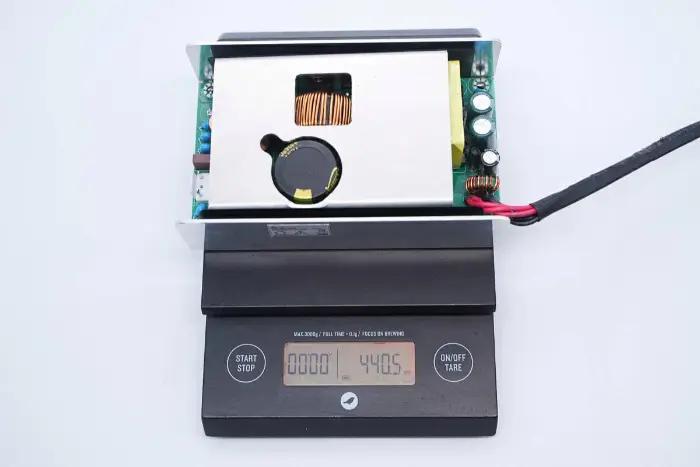

बिजुली आपूर्ति मोड्युल को मापन वजन लगभग 441g छ।

स्टारवेल 300W GaN पावर सप्लाईको विश्लेषण

मोड्युल

PCBA मोड्युललाई स्क्रूको साथ तातो सिङ्कमा फिक्स गरिएको छ।

PCBA मोड्युल बाहिर निकाल्दा इन्सुलेट सिलिकन पानाहरू तातो सिङ्कसँग सम्बन्धित स्थानहरूमा टाँसिन्छन्।

PCBA मोड्युलको छेउमा एक इन्सुलेट Mylar पाना प्रदान गरिएको छ।

इन्सुलेट Mylar पाना हटाइन्छ, पावर उपकरणहरूसँग सम्बन्धित स्थानहरूमा प्वालहरू काटेर, र ताप सञ्चालन गर्न थर्मल प्याडहरू प्रदान गरिन्छ।

तीन थर्मल प्याडहरू क्रमशः PFC स्विच, LLC स्विच, र सिंक्रोनस रेक्टिफायरसँग मेल खान्छ।

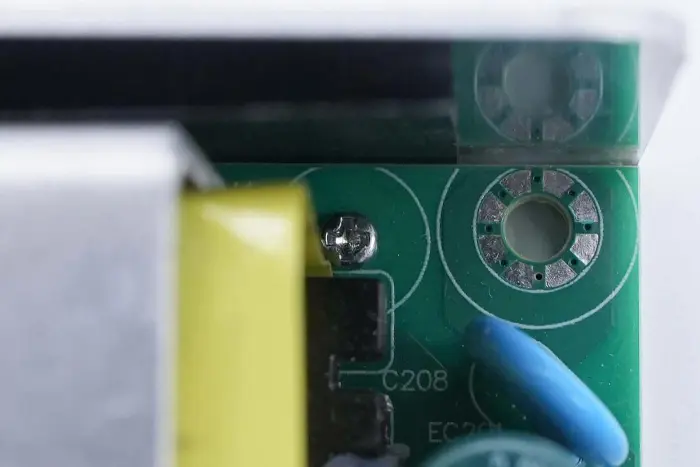

PCBA मोड्युलमा एल्युमिनियम मिश्र धातुको ताप सिङ्क पनि छोपिएको छ, र पावर उपकरणहरू स्क्रूसँग फिक्स गरिएको छ।

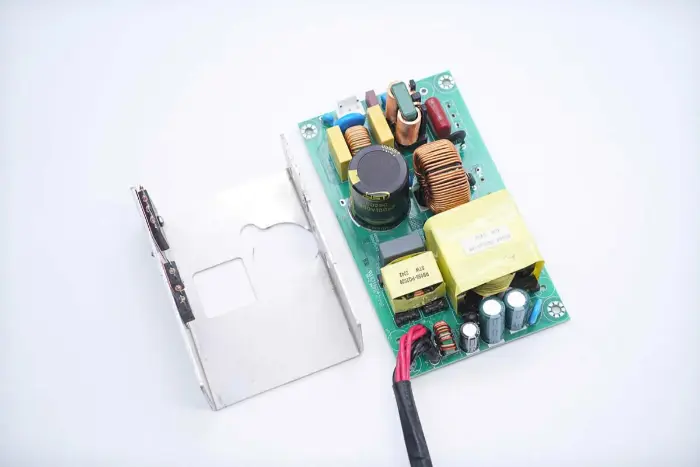

PCBA मोड्युलमा कभर गरिएको तातो सिङ्क डिसोल्डरिङद्वारा हटाइन्छ।

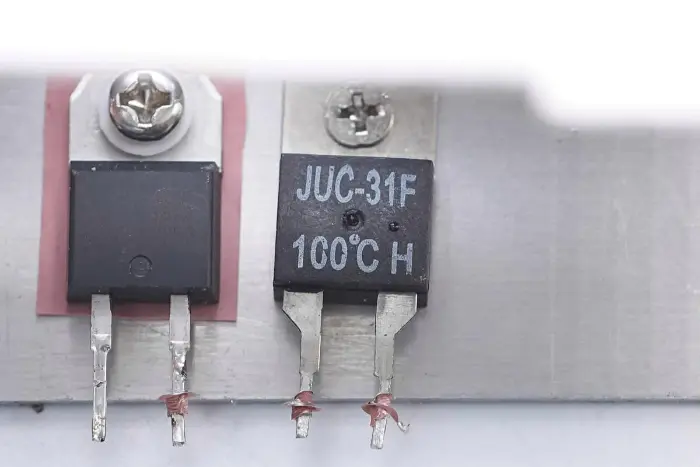

रेक्टिफायर ब्रिज, PFC रेक्टिफायर डायोड, र थर्मल स्विच तातो सिंकमा फिक्स गरिएको छ।

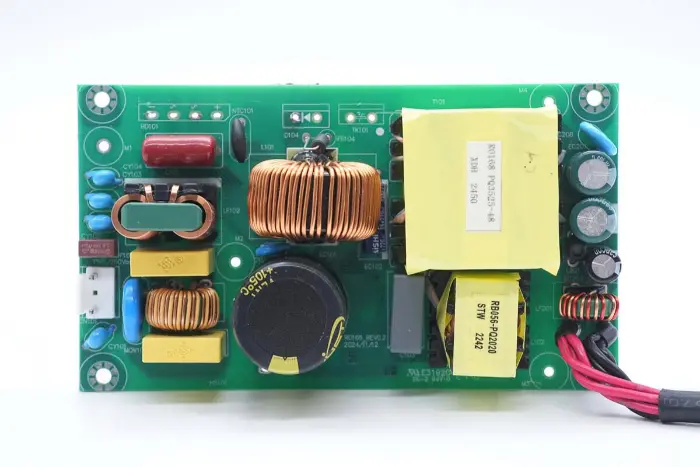

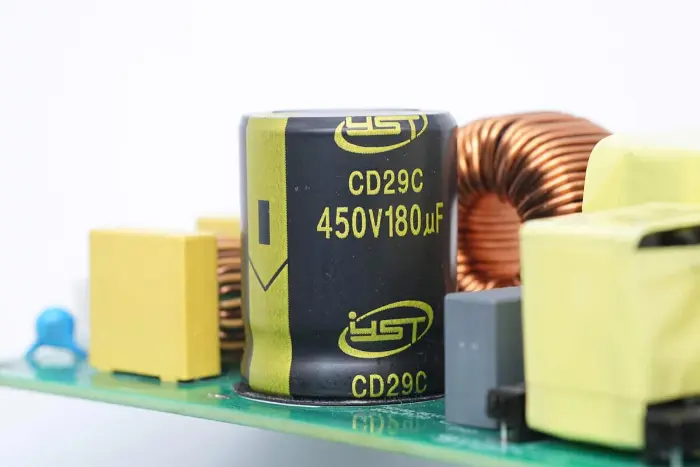

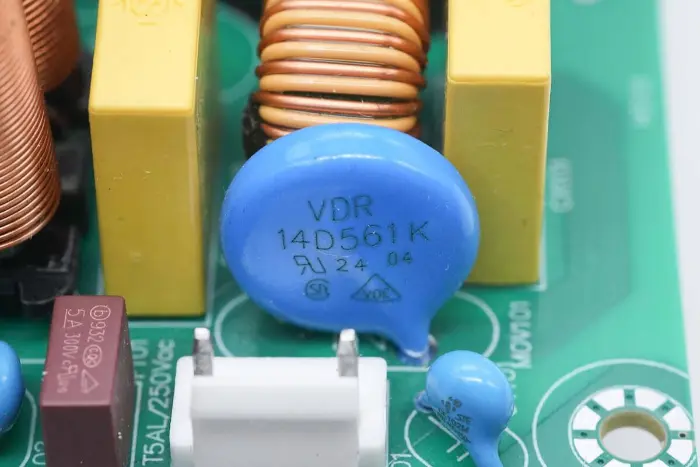

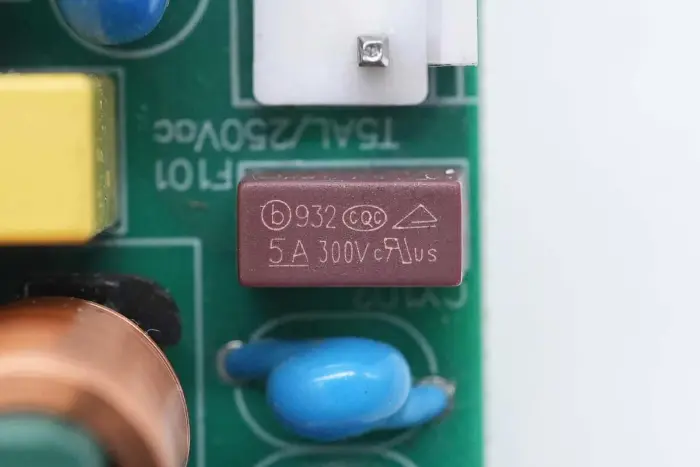

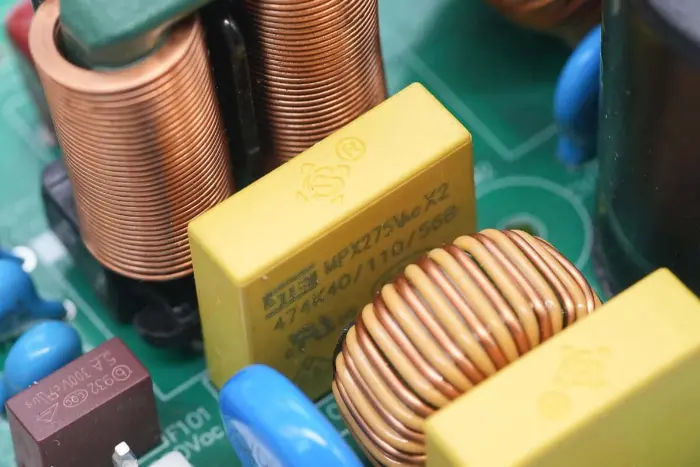

PCBA मोड्युलको अगाडिको सिंहावलोकन: बायाँ छेउमा पावर इनपुट सकेट, फ्यूज, वाई क्यापेसिटर, भेरिस्टर, सामान्य-मोड इन्डक्टर, र सुरक्षा X2 क्यापेसिटरले सुसज्जित छ। बीचको स्थिति PFC बूस्ट इन्डक्टर र उच्च-भोल्टेज फिल्टर क्यापेसिटर संग सुसज्जित छ। दायाँ छेउ LLC रेजोनन्ट क्यापेसिटर, रेजोनन्ट इन्डक्टर, ट्रान्सफर्मर, फिल्टर क्यापेसिटर, र फिल्टर इन्डक्टरले सुसज्जित छ।

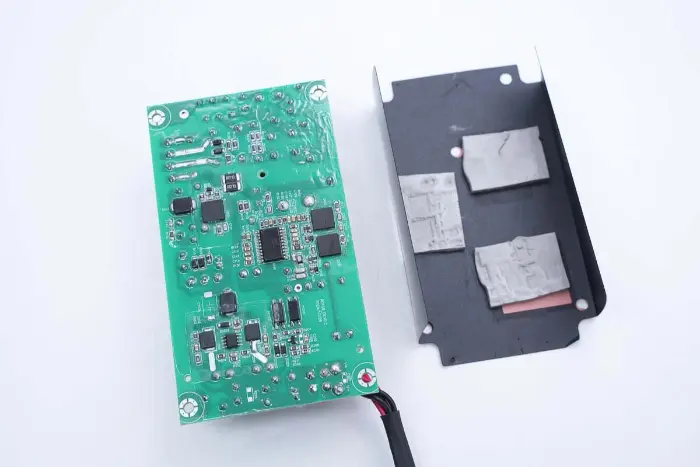

PCBA मोड्युलको पछाडि, त्यहाँ 2-in-1 PFC+LLC नियन्त्रक छ। PFC स्विच तल्लो बायाँमा अवस्थित छ, LLC स्विच मुख्य नियन्त्रण चिप माथि छ, प्रतिक्रिया optocoupler दायाँ छ, र सिंक्रोनस रेक्टिफायर नियन्त्रक र दुई सिंक्रोनस रेक्टिफायरहरू तल छन्। सम्पूर्ण बोर्ड सुरक्षा को लागी कन्फर्मल कोटिंग संग लेपित छ।

AC इनपुट टर्मिनल एक कनेक्टर संग जोडिएको छ।

पावर सप्लाईको मुख्य कन्ट्रोल चिपले Mornsun Semiconductor HR1211, एक बहु-मोड PFC र वर्तमान-मोड LLC 2-in-1 नियन्त्रक अपनाउछ। यसले एक चिपमा परम्परागत समाधानहरूमा 2-3 चिपहरू आवश्यक पर्ने कार्यहरूलाई एकीकृत गर्दछ। PFC नियन्त्रकले CCM र DCM अपरेटिङ मोडहरूलाई समर्थन गर्दछ।

HR1211 ले डिजिटल कन्ट्रोल कोर अपनाउँछ, उच्च भोल्टेज स्टार्टअप र बुद्धिमान X क्यापेसिटर डिस्चार्ज समर्थन गर्दछ। PFC चरणले 250KHz को अधिकतम परिचालन आवृत्तिलाई समर्थन गर्दछ। LLC चरणमा एकीकृत बुटस्ट्र्याप डायोडको साथ निर्मित 600V हाफ-ब्रिज ड्राइभर छ, 500KHz सम्मको फ्रिक्वेन्सीमा सञ्चालन हुन्छ। यसले व्यापक सुरक्षा कार्यहरूलाई समर्थन गर्दछ र SOIC-20 मा प्याकेज गरिएको छ।

PFC बूस्ट इन्डक्टरलाई चुम्बकीय रिंगले घाउ गरिएको छ, र इन्सुलेशनको लागि तल एक बेकलाइट पाना प्रदान गरिएको छ।

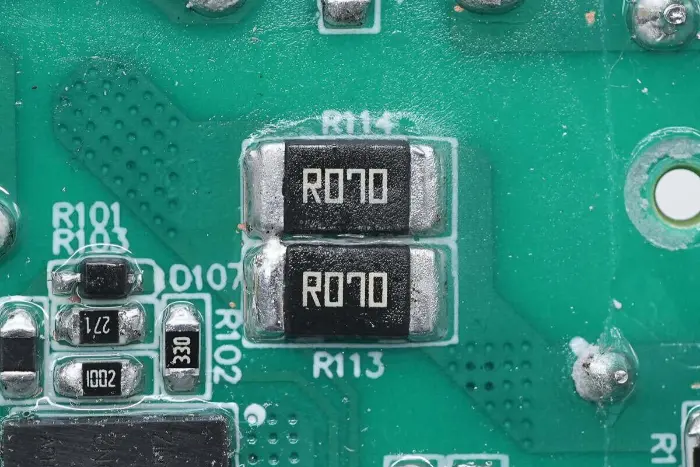

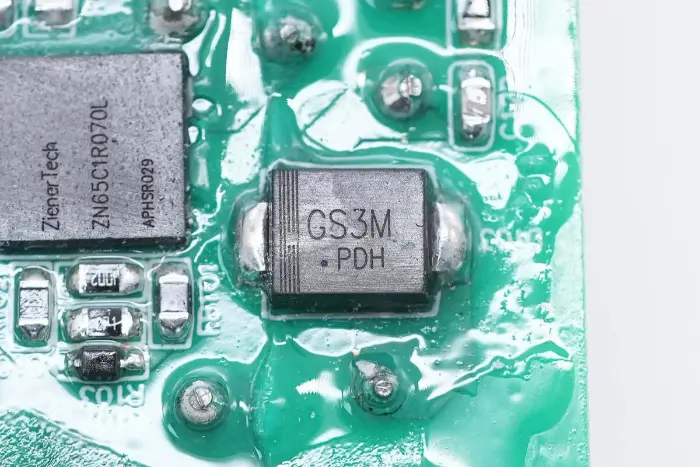

दुई 70mΩ प्रतिरोधकहरू स्विच करन्ट पत्ता लगाउन समानान्तरमा जोडिएका छन्।

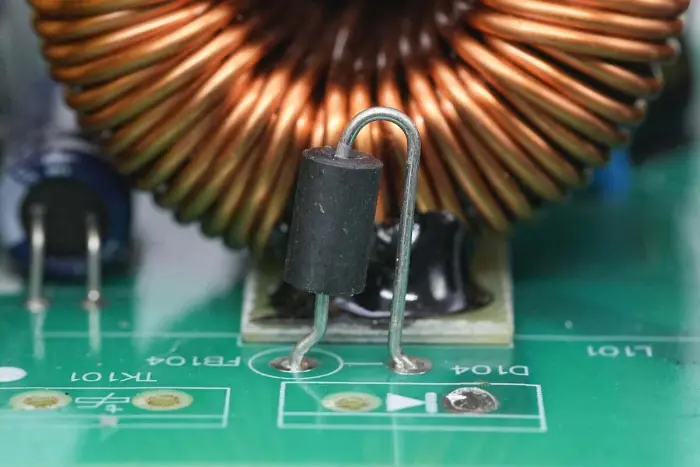

PFC रेक्टिफायर डायोड चुम्बकीय मनका संग श्रृंखला मा जोडिएको छ।

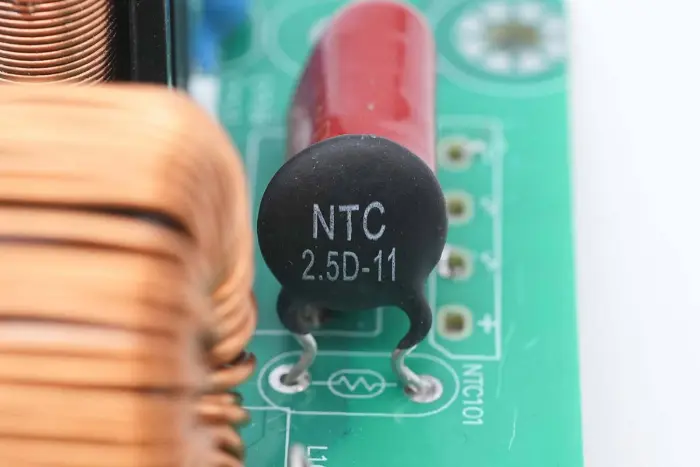

NTC थर्मिस्टरलाई 2.5D-11 चिन्ह लगाइएको छ, उच्च भोल्टेज इलेक्ट्रोलाइटिक क्यापेसिटरको चार्जिङ करेन्टलाई दबाउन प्रयोग गरिन्छ।

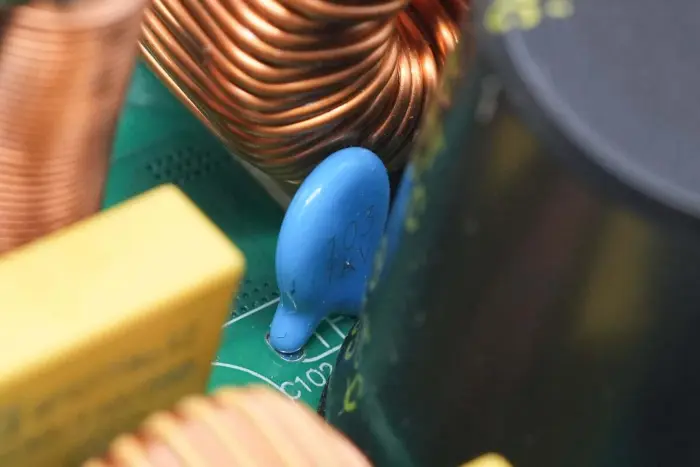

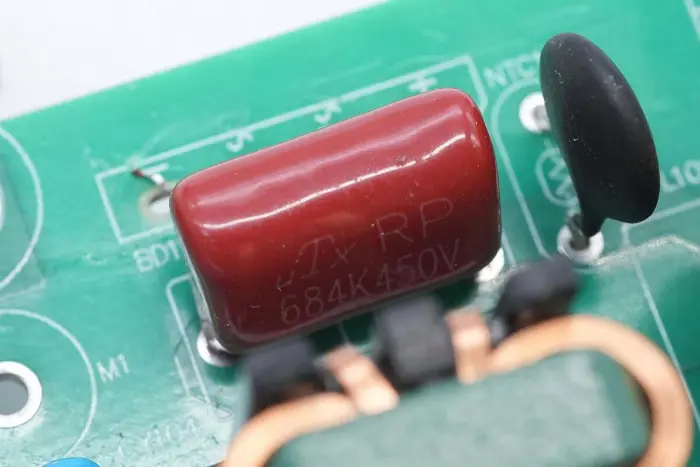

सिरेमिक क्यापेसिटरहरू इलेक्ट्रोलाइटिक क्यापेसिटरहरूसँग समानान्तरमा जोडिएका छन्, 0.01μF 1KV को विशिष्टताको साथ।

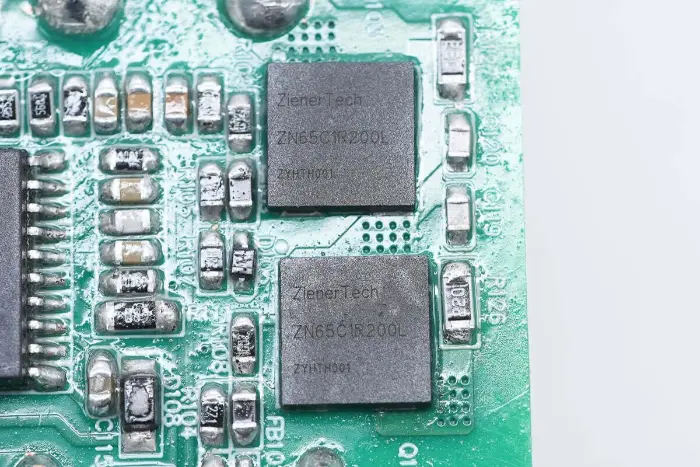

LLC स्विच ZenerTech, मोडेल ZN65C1R200L, 700V को प्रतिरोधी भोल्टेज र 800V को ट्रान्जिएन्ट विदस्ट्यान्ड भोल्टेज, 200mΩ को अन-रेजिस्टेन्स, 20V को गेट ड्राइभ भोल्टेज समर्थन सहितको Cascode संरचना GaN स्विचबाट हो। यसले कम गेट चार्ज सुविधा दिन्छ, प्रभावकारी रूपमा ड्राइभ सर्किटलाई सरल बनाउँछ। DFN8*8 मा प्याकेज गरिएका द्रुत चार्जरहरू, सञ्चार शक्ति आपूर्तिहरू, डाटा केन्द्रहरू, र प्रकाश अनुप्रयोगहरूका लागि उपयुक्त।

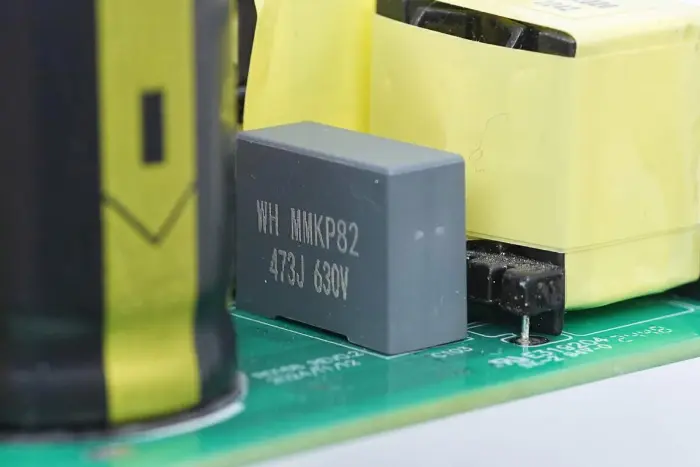

रेजोनन्ट क्यापेसिटर MMKP82 श्रृंखलाको हो, 0.047μF 630V को विशिष्टताको साथ।

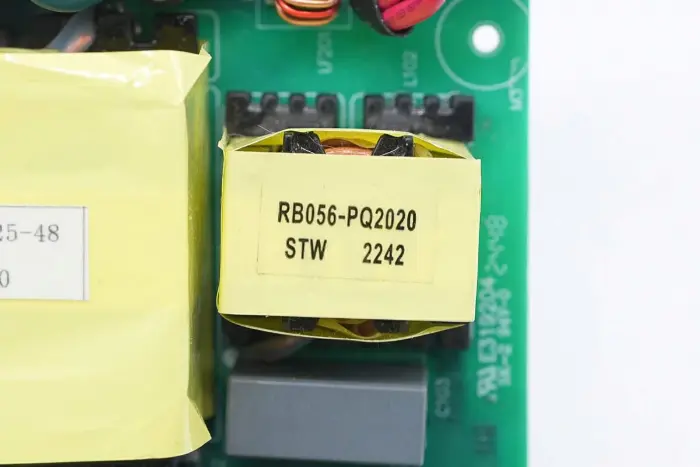

रेजोनन्ट इन्डक्टरले PQ2020 चुम्बकीय कोरलाई अपनाउँछ र लिट्ज तारले घाउ हुन्छ।

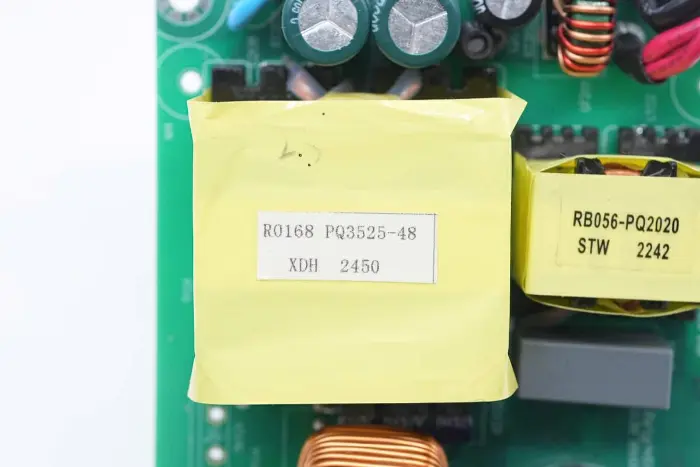

ट्रान्सफर्मरले PQ3525 चुम्बकीय कोर, पावर सप्लाई मोडेल R0168 सँग चिन्ह लगाउँछ।

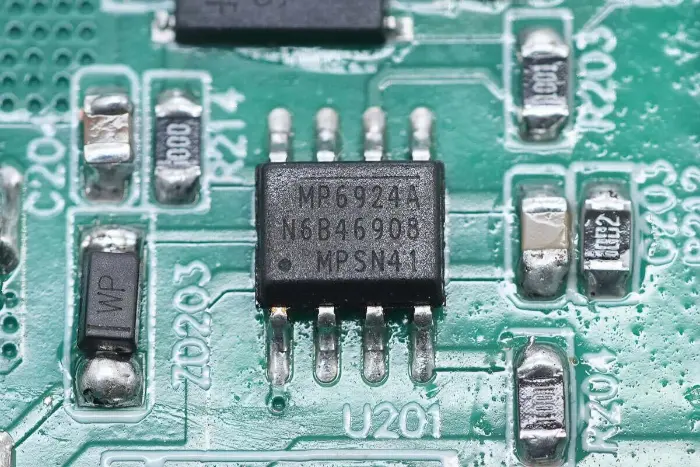

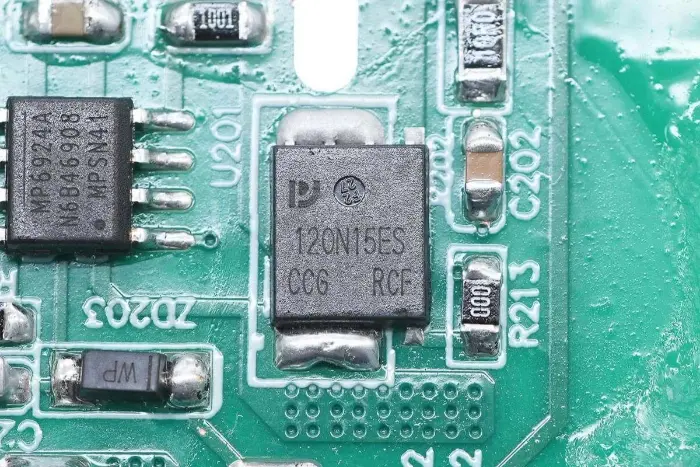

सिंक्रोनस रेक्टिफायर कन्ट्रोलर MPS, मोडेल MP6924A बाट हो, एक LLC सिंक्रोनस रेक्टिफायर कन्ट्रोलर बलियो विरोधी हस्तक्षेप र द्रुत टर्न-अफ प्रकार्यहरू सहित, CCM/DCM मोडहरूसँग उपयुक्त। MP6924A ले LLC को दुई माध्यमिक कोइलहरूको सुधार अनुप्रयोगहरूको लागि दुई सिंक्रोनस रेक्टिफायर कन्ट्रोलरहरू एकीकृत गर्दछ, LLC कन्भर्टर सिंक्रोनस सुधार अनुप्रयोगहरूको लागि उपयुक्त, SOIC-8 मा प्याकेज गरिएको।

सिरेमिक क्यापेसिटर ०.०१μF २KV को विनिर्देशको साथ, आउटपुट टर्मिनल र ग्राउन्ड बीच जोडिएको छ।

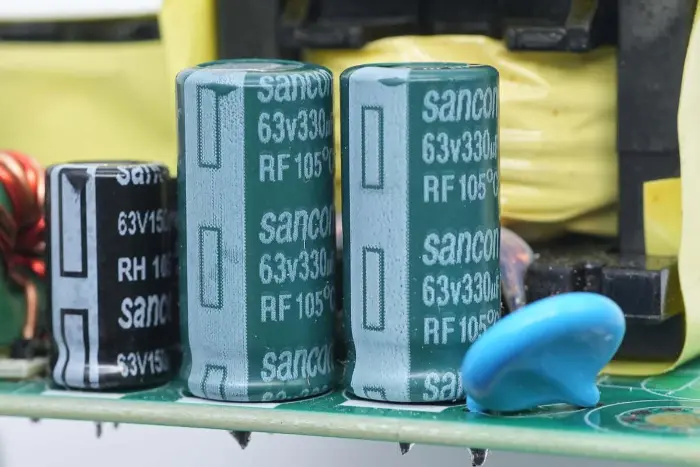

आउटपुट फिल्टर क्यापेसिटरहरू Sancon (Nantong Sanxin), RF शृङ्खलाको लामो-जीवन क्यापेसिटरहरू छन्, 63V 330μF को विशिष्टतासहित, दुई समानान्तरमा।

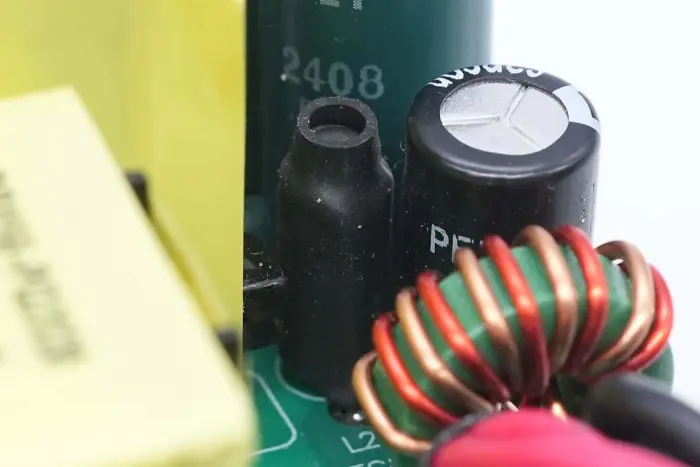

फिल्टर इन्डक्टरलाई इन्सुलेशनको लागि तातो-सङ्क्रमित ट्युबिङको साथ आस्तीन गरिएको छ।

अर्को फिल्टर क्यापेसिटरमा 63V 150μF को विनिर्देश छ।

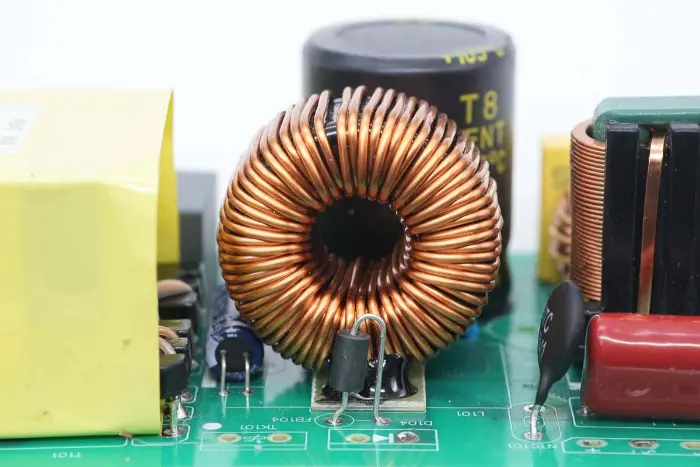

आउटपुट चुम्बकीय रिंग फिल्टर इन्डक्टरको क्लोज-अप।

सारांश

विश्लेषण मार्फत, यो पत्ता लाग्यो कि STARWELL द्वारा सुरु गरिएको 300W GaN पावर सप्लाई मोड्युलले आन्तरिक ताप सिङ्कमा फिक्स गरिएको थ्रु-होल रेक्टिफायर ब्रिज र रेक्टिफायर डायोडहरू प्रयोग गर्दछ। प्याच GaN स्विचहरूले तातो अपव्यय क्षमतामा सुधार गर्न, तातो अपव्ययको लागि तलको एल्युमिनियम मिश्र धातुको खोलमा तातो सञ्चालन गर्न थर्मल प्याडहरू प्रयोग गर्दछ। एक थर्मल स्विच आन्तरिक ताप सिङ्कमा स्थापना गरिएको छ नियन्त्रक पावर सप्लाई ओभर तातोको अवस्थामा स्विच गर्न, समग्र ओभरहेटिंग सुरक्षा महसुस गर्दै।

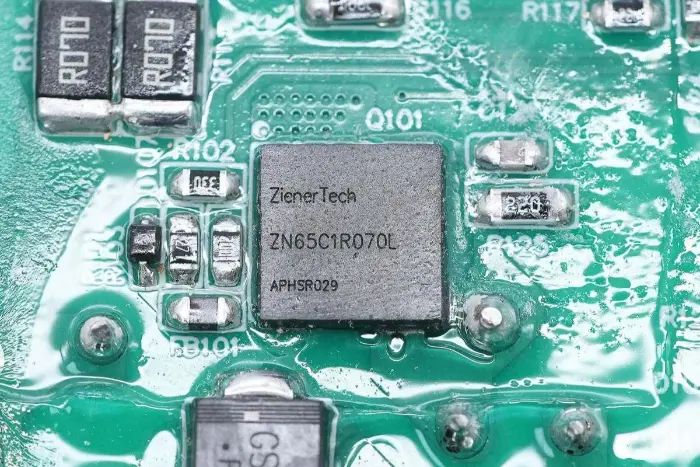

यो GaN पावर सप्लाई मोड्युलले MP6924A सिंक्रोनस रेक्टिफायर कन्ट्रोलरको साथ HR1211 2-in-1 कन्ट्रोलर प्रयोग गरी Mornsun सेमिकन्डक्टर कन्ट्रोल समाधान अपनाउछ। PFC स्विचले ZenerTech ZN65C1R070L GaN स्विच, PFC रेक्टिफायर डायोडले Sanken SDS065J008N3 SiC डायोड, र LLC स्विचले ZN65C1R200L GaN स्विचलाई अपनाउछ। तेस्रो-पुस्ता अर्धचालकहरू पावर रूपान्तरण दक्षता सुधार गर्न, पावर हानि र गर्मी अपव्यय आवश्यकताहरू कम गर्न प्रयोग गरिन्छ।
