Apple को नयाँ 140W GaN फास्ट चार्जरको टियरडाउन

एप्पलको नयाँ 140W फास्ट चार्जर एकदम नयाँ मोडल A3607 सँग आउँछ। अर्को पुस्ताका यन्त्रहरूका लागि Apple द्वारा डिजाइन गरिएको एकदम नयाँ चार्जिङ एक्सेसरीको रूपमा, A3607 को एक्सपोजरले एप्पलका आगामी उपकरणहरूको चार्जिङ समाधानहरूमा व्यापक उद्योगको ध्यान केन्द्रित गरेको छ।

यसको उपस्थिति, आकार र मापदण्डहरू मूलतया अघिल्लो मोडेल जस्तै, यसको आन्तरिक वास्तुकला समायोजन गरिएको छ? के कोर कम्पोनेन्टहरू अपग्रेड गरिएको छ? यी प्रश्नहरूको साथ, चार्जरल्याबले तुरुन्तै नयाँ Apple 140W द्रुत चार्जर A3607 को विस्तृत टियरडाउन सञ्चालन गर्‍यो, र अब यसको वास्तविक आन्तरिक संरचना प्रकट गर्नेछ।

Apple 140W फास्ट चार्जरको उपस्थिति

प्याकेजिङ्गमा एप्पलको लोगो, उत्पादनको नाम र अगाडिको भागमा छापिएको उपस्थिति सहितको क्लासिक मिनिमलिस्ट डिजाइन रहेको छ।

छेउमा उत्पादन प्यारामिटर स्टिकर जोडिएको छ।

स्टिकरमा रहेका प्यारामिटरहरूको क्लोज-अप उत्पादनको भौतिक प्रदर्शन खण्डमा पछि प्रस्तुत गरिनेछ।

चार्जर USB-C यन्त्रहरूसँग मिल्दो छ, र आधिकारिक रूपमा MagSafe 3 पोर्टले सुसज्जित 16 इन्च MacBook Pro सँग प्रयोग गर्न सिफारिस गरिन्छ।

पावर एडाप्टर 2026 को उत्पादन मिति र मोडेल A3607 संग, घरेलु रूपमा निर्मित छ।

प्याकेजमा चार्जर र प्रयोगकर्ता पुस्तिका समावेश छ।

प्रारम्भिक अवस्थामा स्क्र्याचहरू रोक्न चार्जरलाई सुरक्षात्मक कागजमा बेरिएको छ।

एप्पलको नयाँ 140W द्रुत चार्जरको उपस्थिति अघिल्लो मोडेल जस्तै छ, उच्च-चमकदार चमकदार फिनिश र गोलाकार कुना ट्रान्जिसनहरू सहित।

एप्पल लोगो शरीरको अगाडि र पछाडि केन्द्रित छ।

चार्जरको प्यारामिटर जानकारी शरीरको एक छेउमा छापिएको छ।

उत्पादन प्यारामिटरहरू क्लोज-अप

इनपुट: 100–240V~ 50/60Hz 2A

(USB PD) आउटपुट: 5.2V 3A, 9V 3A, 15V 5A, 20.5V 5A, 28V 5A

चार्जरले CCC र KC प्रमाणपत्रहरू पास गरेको छ।

उत्पादनको नाम, मोडेल र सावधानीहरू आवरणको अर्को छेउमा छापिएका छन्।

एप्पलको नयाँ 140W फास्ट चार्जरको मोडेल A3607 हो।

चार्जर फोल्ड गर्न मिल्ने मानक चिनियाँ पिनले सुसज्जित छ, दुबै छेउमा डुअल-पिङ डिजाइनहरू सहित।

पिनहरूले क्लासिक स्वतन्त्र मोड्युल डिजाइन अपनाउछन् र छुट्याउन मिल्ने र बदल्न मिल्ने छन्।

T-आकारको फिक्सिङ आधारको क्लोज-अप, जसले ग्राउन्डिङ तारको रूपमा पनि काम गर्न सक्छ।

मोड्युल आवरणलाई 250V ~ 2.5A र Jabil Inc. को मूल्याङ्कनमा चिन्ह लगाइएको छ, जसले पिन मोड्युल Jabil द्वारा आपूर्ति गरेको जनाउँछ। उल्लेखनीय रूपमा, सहायक फिक्सेसनको लागि एक धातु क्लिप मोड्युल स्लट भित्र थपिएको छ कि मोड्युल लामो-समय प्रयोग पछि सजिलै ढीलो हुँदैन भनेर सुनिश्चित गर्न।

साथै, पिन डिजाइन पुरानो संस्करण भन्दा फरक छ।

आउटपुट अन्त एक सेतो प्लास्टिक कोर संग एकल USB-C पोर्ट संग सुसज्जित छ।

USB-C पोर्ट रिसेप्टेकल शेल पनि स्वतन्त्र रूपमा डिजाइन गरिएको छ।

एप्पलको नयाँ 140W फास्ट चार्जरको मापन गरिएको शरीरको लम्बाइ 95.68mm छ।

चौडाइ 74.35mm छ।

मोटाई 28.51mm छ।

एप्पलको पुरानो 140W ग्यालियम नाइट्राइड फास्ट चार्जर A2452 सँगसँगै राखिएको छ, नयाँ र पुरानो पावर एडेप्टरहरूको मुख्य रूप र आयामहरू पूर्ण रूपमा समान छन्।

हातमा चार्जरको सहज आकार धारणा।

यसको अतिरिक्त, उत्पादन लगभग 285 ग्राम वजन।

USB-C पोर्ट आउटपुट प्रोटोकल पत्ता लगाउन ChargerLAB POWER-Z KM003C सँग परीक्षण गरियो, यसले PD3.1 र DCP चार्जिङ प्रोटोकलहरूलाई समर्थन गर्दछ।

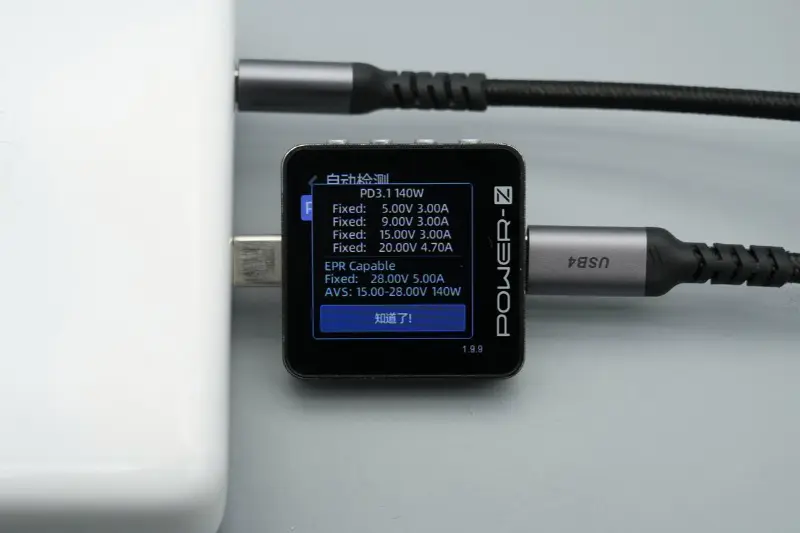

PDO प्याकेटले USB‑C पोर्टमा पाँचवटा निश्चित भोल्टेज गियरहरू पनि छन्: 5V 3A, 9V 3A, 15V 3A, 20V 4.7A, 28V 5A, साथै 15-28V 140W AVS भोल्टेज गियरहरू छन् भनी देखाउँछ।

एप्पलको नयाँ 140W द्रुत चार्जरसँग iPhone 17 Pro Max चार्ज गर्दा, मापन गरिएको चार्जिङ पावर लगभग 36.34W हुन्छ।

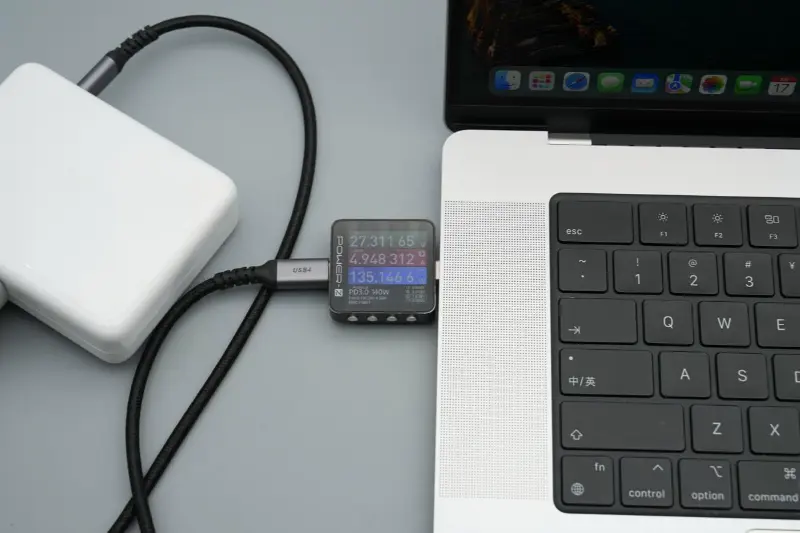

म्याकबुक प्रो चार्ज गर्दा, मापन गरिएको चार्जिङ पावर लगभग 135.15W हो, सफलतापूर्वक 28V 5A 140W द्रुत चार्जिङ सक्षम पार्दै।

Apple 140W फास्ट चार्जरको टियरडाउन

चार्जर आवरण छेउमा काटेर खोलिएको छ।

आवरण बलियो सुरक्षाको लागि धेरै बाक्लो छ, र किनाराहरू आन्तरिक मोड्युलहरूलाई सुदृढ पार्न टाँसिएका छन्।

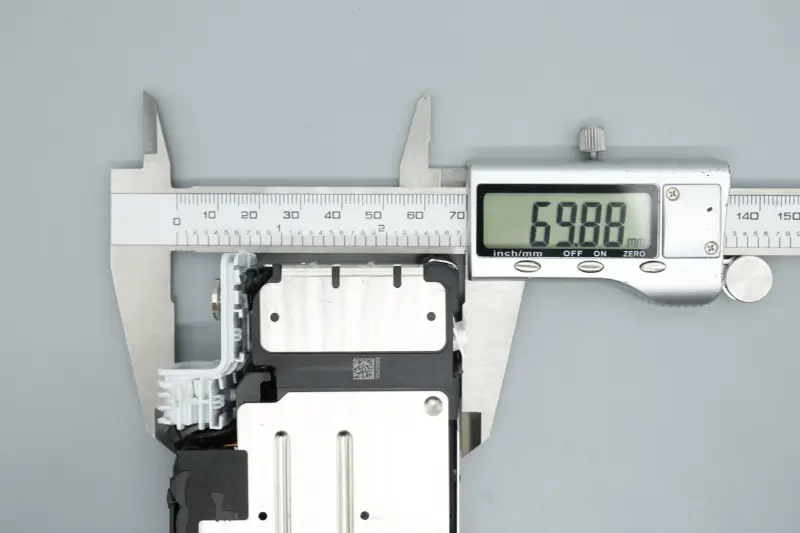

आन्तरिक मोड्युलको मापन लम्बाइ 90.01mm छ।

चौडाइ 69.88mm छ।

मोटाई 23.52mm छ।

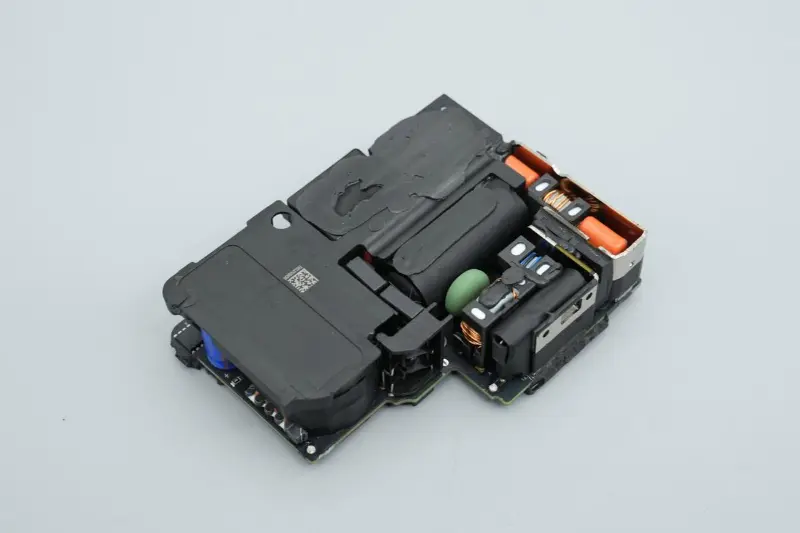

PCBA मोड्युल एकसमान तातो अपव्ययको लागि दुई एकीकृत धातु शेलले ढाकिएको छ।

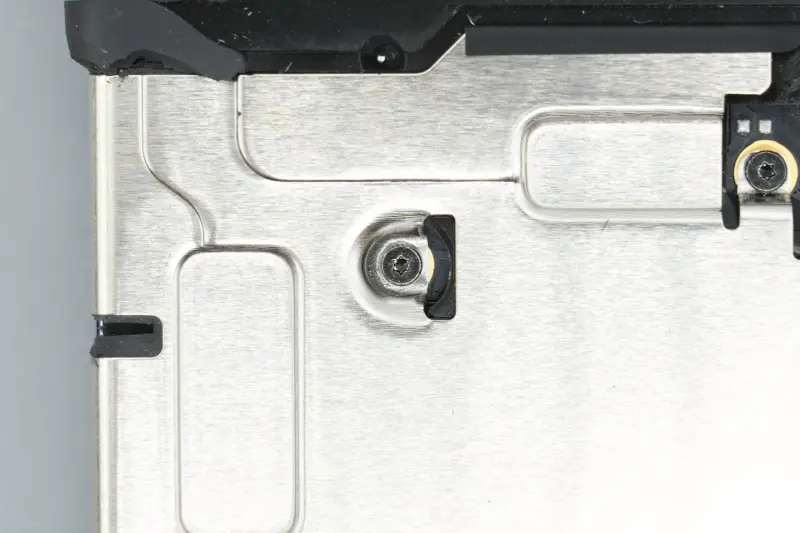

धातुको गोलाहरू स्क्रूहरूसँग निश्चित छन्।

इन्सुलेशन टेप छेउमा केही क्षेत्रहरूमा जोडिएको छ।

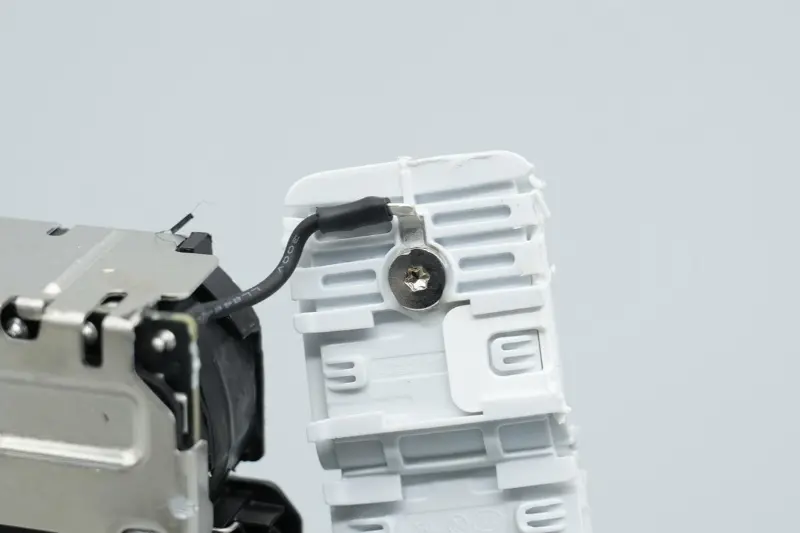

इनपुट अन्तमा तार ग्राउन्डिङको लागि टी-आकारको फिक्सिङ आधारमा जोडिएको छ।

AC तार टर्मिनलहरूको वेल्डिङ बिन्दुहरूमा इन्सुलेशनका लागि ताप-सङ्कित ट्युबिङ प्रयोग गरिन्छ।

धातुको गोलाहरू हटाउन स्क्रूहरू हटाउनुहोस्।

इन्सुलेशन उपचार मेनबोर्डको पछाडि र अन्य क्षेत्रहरूसँग सम्बन्धित धातुको खोलको भित्री भागमा लागू गरिन्छ।

एउटा प्लास्टिकको आवरणले मोड्युलको ट्रान्सफर्मर क्षेत्रलाई कभर गर्दछ, र क्यापेसिटर र इन्डक्टरहरू जस्ता कम्पोनेन्टहरू टाँसिएका हुन्छन्।

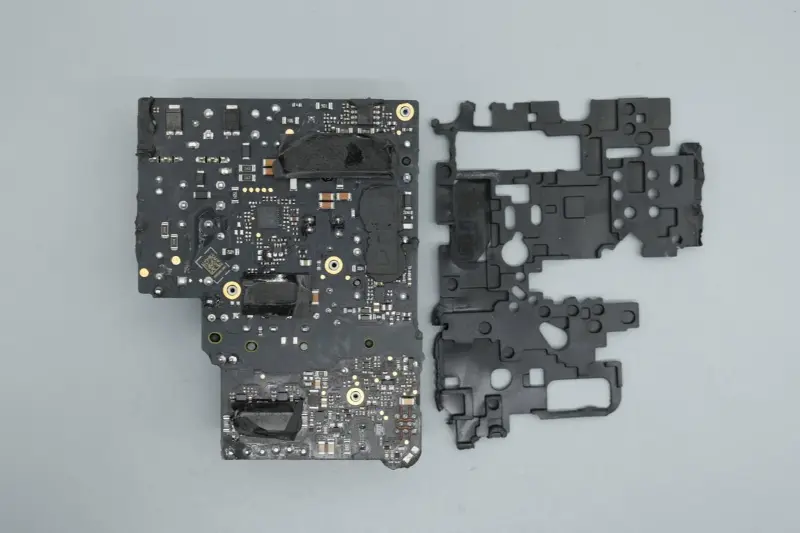

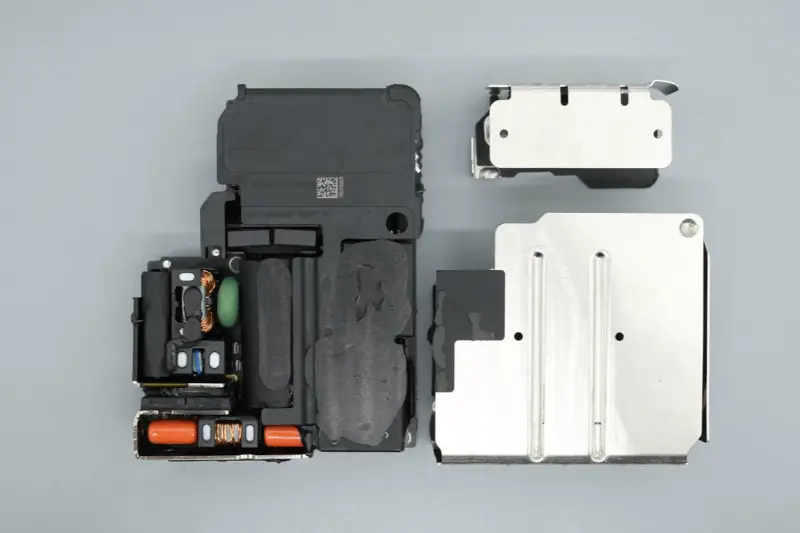

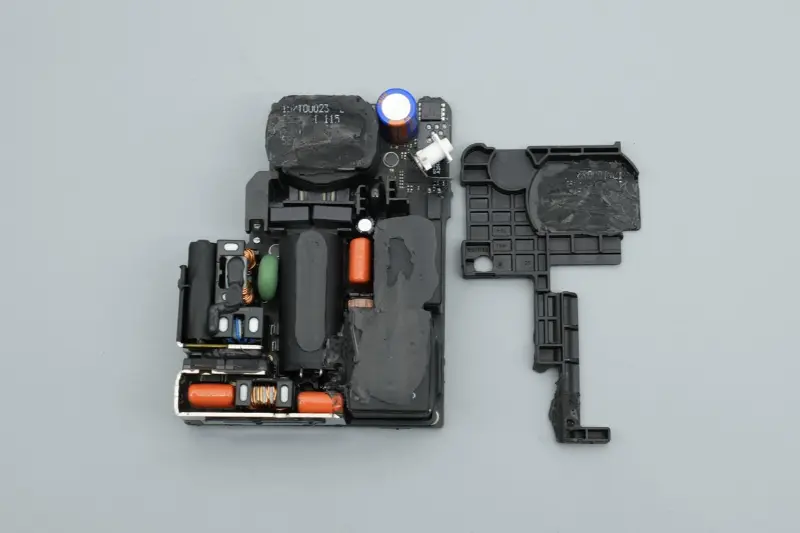

प्लास्टिक कभर हटाउनुहोस्, र एक प्लास्टिक फ्रेम सुदृढीकरण र अलगावको लागि केन्द्रीय क्षेत्रमा नेस्ट गरिएको छ।

मेनबोर्डको पछाडि सुरक्षाको लागि नरम रबर प्याडले ढाकिएको छ।

सुरक्षात्मक प्याड हटाउनुहोस्, र तपाईले देख्न सक्नुहुन्छ कि थर्मल कन्डक्टिव ग्लु सम्बन्धित चिप क्षेत्रहरूमा लागू गरिएको छ र ग्रेफाइट थर्मल प्रवाहकीय स्टिकरहरू संलग्न छन्।

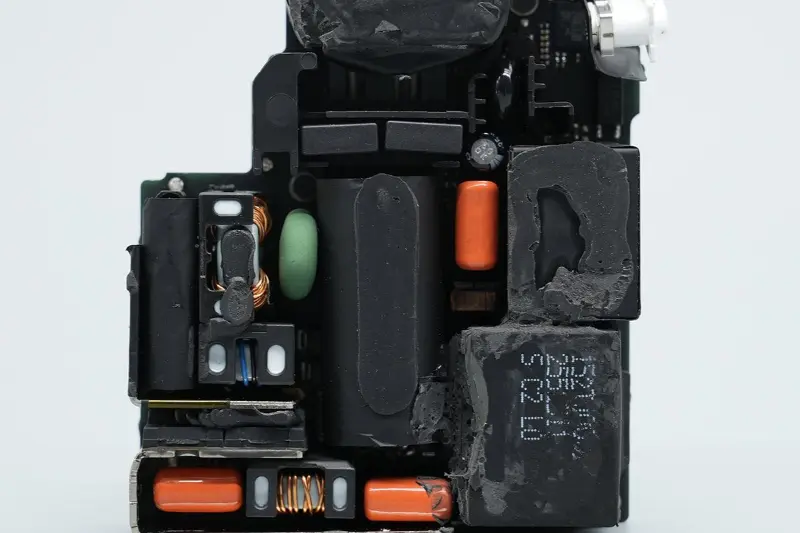

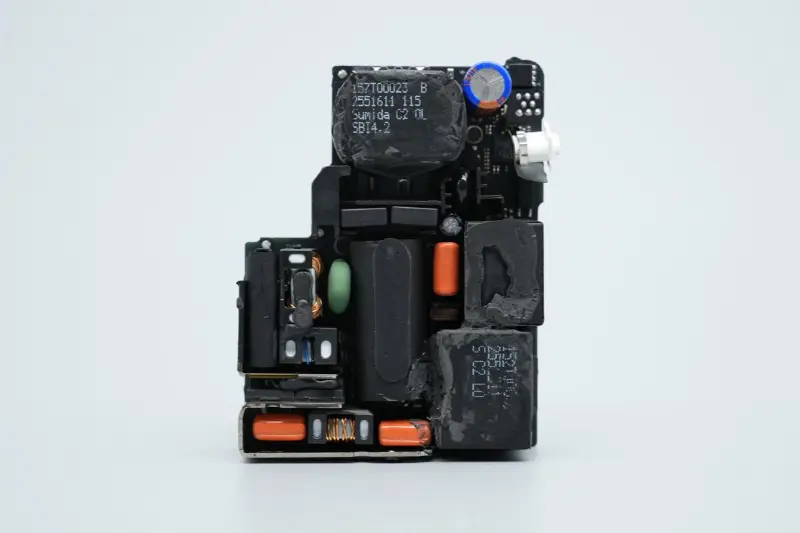

PCBA मोड्युलको अगाडि फ्यूजहरू, सामान्य-मोड इन्डक्टरहरू, उच्च-भोल्टेज फिल्टर इलेक्ट्रोलाइटिक क्यापेसिटरहरू, वर्तमान ट्रान्सफर्मरहरू, फिल्म क्यापेसिटरहरू, पावर सप्लाई क्यापेसिटरहरू, PFC बूस्ट इन्डक्टरहरू, स्टेप-डाउन इन्डक्टरहरू, ट्रान्सफर्मरहरू र अन्य उपकरणहरू, एक कम्प्याक्ट र व्यवस्थित समग्र लेआउटको साथ व्यवस्थित गरिएको छ।

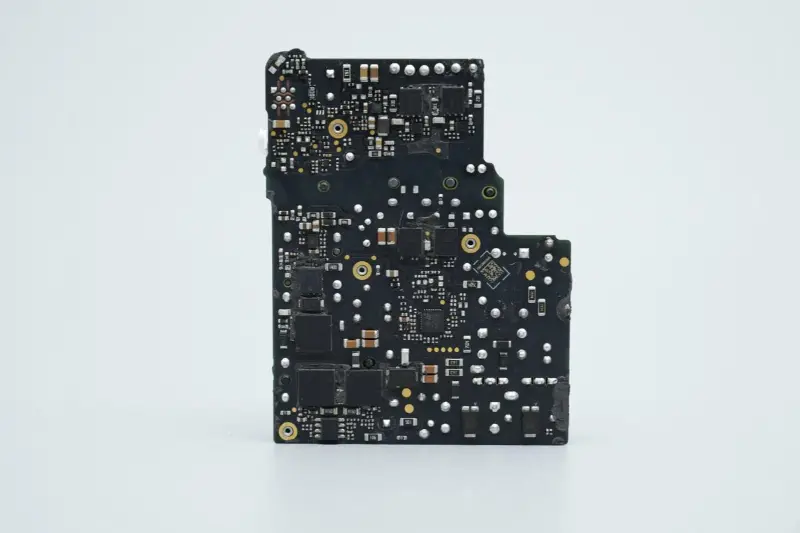

PCB बोर्डको पछाडि PFC बूस्ट सर्किट र LLC स्विचिंग पावर सप्लाई सर्किटको लागि सान्दर्भिक नियन्त्रकहरू र MOS ट्यूबहरूसँग सुसज्जित छ।

PCBA मोड्युलको इनपुट अन्त्यमा दुईवटा अतिरिक्त ताप सिङ्कहरू स्थापना गरिएका छन्, बीचमा दुईवटा Infineon सक्रिय रेक्टिफायर MOS ट्यूबहरू छन्।

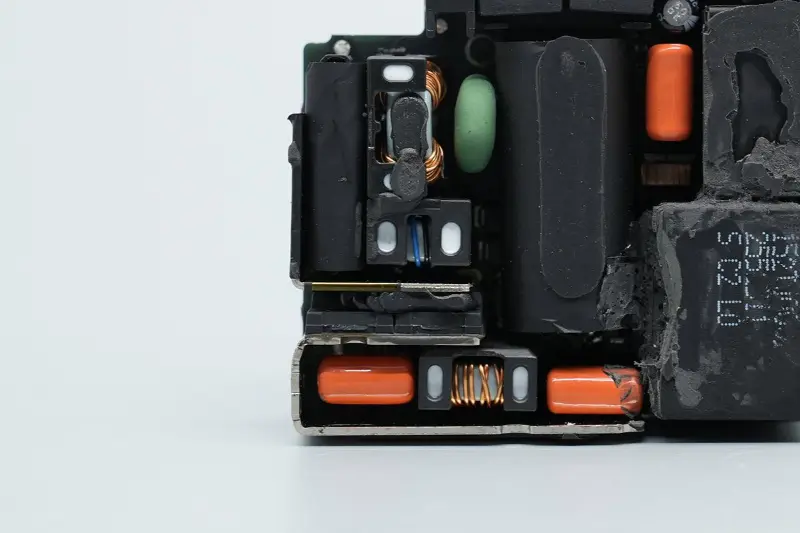

दुई तातो सिङ्कहरूले घेरिएको क्षेत्र फ्यूजहरू, सुरक्षा X2 क्यापेसिटरहरू, सामान्य-मोड इन्डक्टरहरू, भेरिस्टरहरू, फिल्म फिल्टर क्यापेसिटरहरू, फिल्टर इन्डक्टरहरू र अन्य उपकरणहरूले सुसज्जित छन्।

फ्यूज सुरक्षा X2 क्यापेसिटरको शीर्षमा व्यवस्थित गरिएको छ र टेपले बेरिएको छ।

ट्यापको छाल हटाउनुहोस्, र तपाईले देख्न सक्नुहुन्छ कि सुरक्षा X2 क्यापेसिटरलाई अलगावको लागि प्लास्टिकको खोलले ढाकिएको छ, र दुईवटा कम्पोनेन्टहरू बेरिएको छ र टेपले फिक्स गरिएको छ।

फ्यूजको मूल्याङ्कन गरिएको वर्तमान 3.15A हो, र एक इन्सुलेट ट्यूब एक वेल्डिंग पिनमा आस्तीन छ।

0.22μF को क्षमता भएको सुरक्षा X2 क्यापेसिटरको क्लोज-अप।

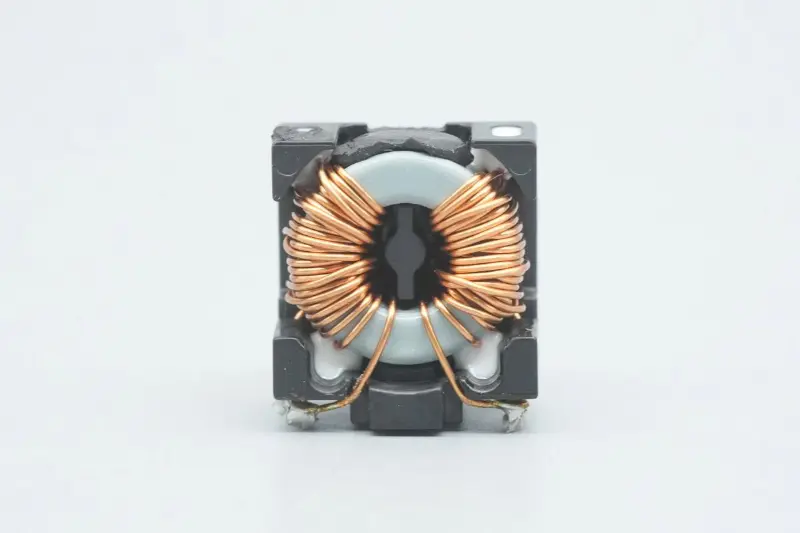

सामान्य-मोड इन्डक्टरहरू EMI हस्तक्षेप फिल्टर गर्न प्रयोग गरिन्छ, र प्लास्टिक कोष्ठकहरूसँग वेल्डेड गरिन्छ।

अर्को सामान्य-मोड इन्डक्टरको क्लोज-अप।

एक TVR10621M varistor इनपुट overvoltage सुरक्षा को लागी प्रयोग गरिन्छ।

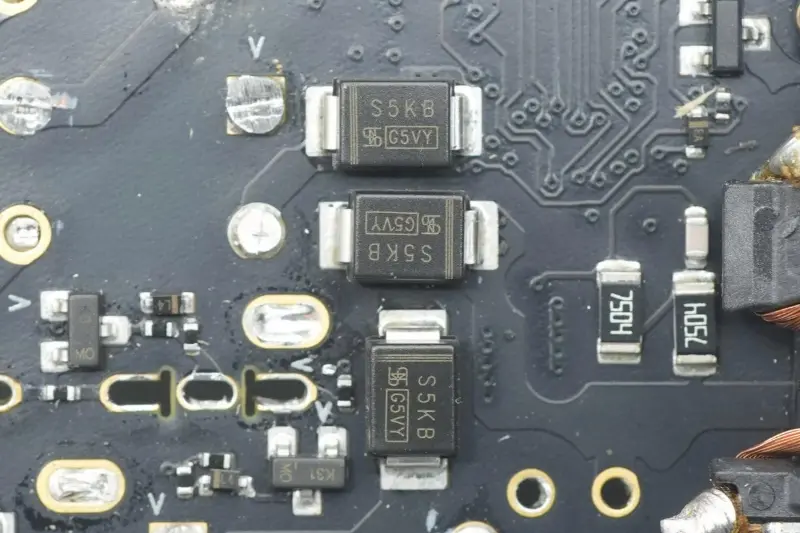

इनपुट अन्तले चार डायोडहरू मिलेर बनेको ब्रिज रेक्टिफायरलाई अपनाउँछ।

चौथो डायोडको क्लोज-अप।

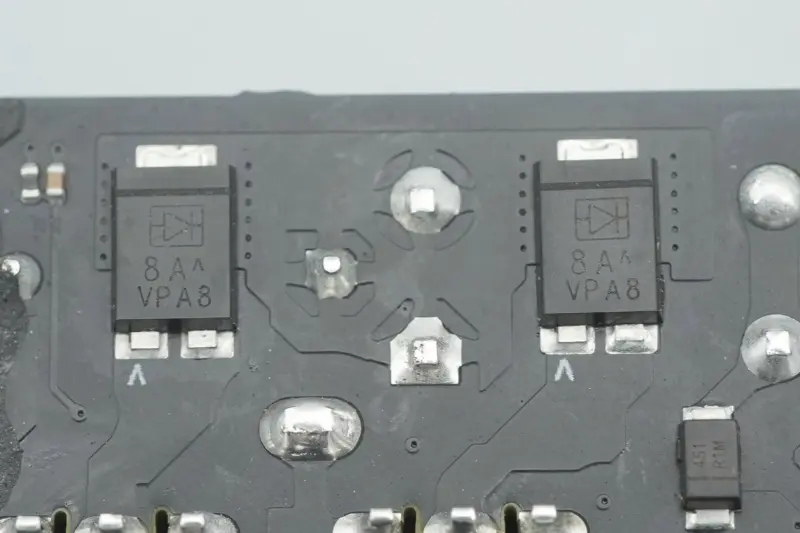

सक्रिय सुधारका लागि Infineon CoolMOS IPA65R095C7 सँग जोडिएको अन्य दुई डायोडहरूको क्लोज-अप।

दुई सक्रिय रेक्टिफायर MOS ट्युबहरू Infineon का हुन्, Apple का लागि कस्टम मोडेलहरू, 65C095C7 चिन्ह लगाइएको, TO-220FP मा प्याकेज गरिएको, सुधार दक्षता सुधार गर्न प्रयोग गरिन्छ।

1μF 450V को विनिर्देशका साथ दुई फिल्म क्यापेसिटरहरूको क्लोज-अप।

चुम्बकीय घण्टी फिल्टर इन्डक्टरको क्लोज-अप, ग्लुको साथ प्रबलित।

अर्को छेउमा PFC बूस्ट इन्डक्टर र स्टेप-डाउन इन्डक्टर स्थापना गरिएको छ।

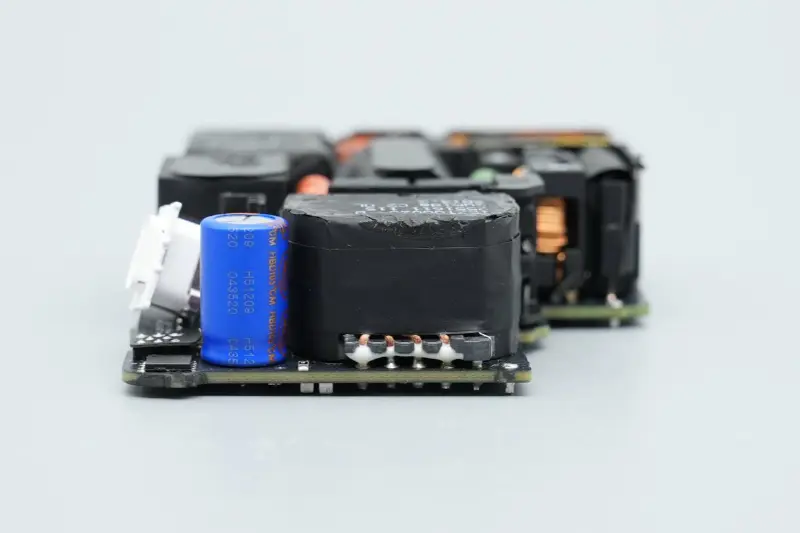

केन्द्रीय क्षेत्र उच्च-भोल्टेज फिल्टर इलेक्ट्रोलाइटिक क्यापेसिटरहरू, वर्तमान ट्रान्सफर्मरहरू, फिल्म क्यापेसिटरहरू, रेजोनन्ट क्यापेसिटरहरू, मुख्य नियन्त्रण चिप पावर सप्लाई क्यापेसिटरहरू, वाई क्यापेसिटरहरू र अन्य यन्त्रहरूसँग सुसज्जित छ। उच्च-भोल्टेज फिल्टर इलेक्ट्रोलाइटिक क्यापेसिटरहरू इन्सुलेट टेपले बेरिन्छ र तेर्सो रूपमा राखिन्छ।

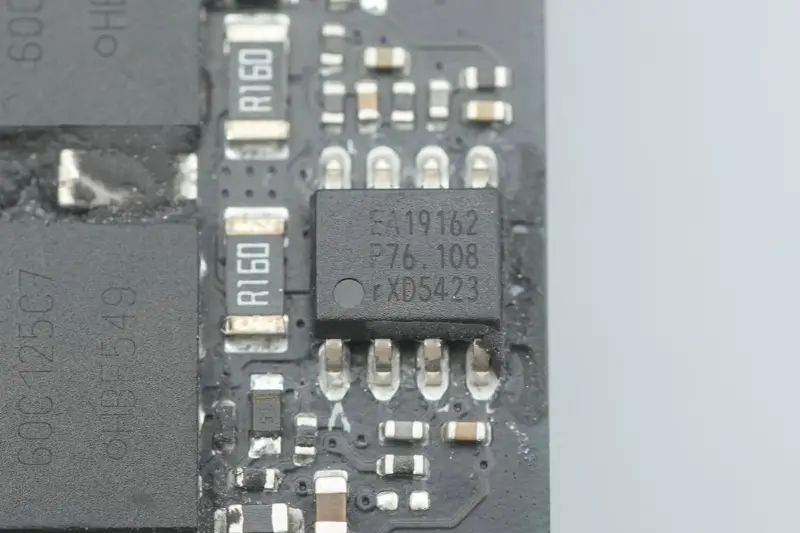

PFC नियन्त्रक NXP, मोडेल TEA19162T बाट हो, एकीकृत X-क्यापेसिटर डिस्चार्ज प्रकार्यको साथ, अर्ध-रेजोनन्ट मोड वा DCM मोडमा सञ्चालन हुन्छ। यसले 70-276V को इनपुट भोल्टेज दायरालाई समर्थन गर्दछ, सफ्ट स्टार्ट र सफ्ट स्टपलाई एकीकृत गर्दछ, र सटीक बूस्ट रेगुलेट आउटपुट प्रदान गर्दछ।

TEA19162T ले स्वीचिङ घाटा कम गर्न भ्याली स्विचिङ वा शून्य भोल्टेज स्विचिङ अपनाउँछ, स्विचिङ घाटा कम गर्न फ्रिक्वेन्सी सीमित गर्न समर्थन गर्दछ, र पावर खपत कम गर्न बर्स्ट मोड समर्थन गर्दछ। SO8 मा प्याकेज गरिएको।

PFC स्विच ट्यूब Infineon बाट हो, 60C125C7 चिन्ह लगाइएको, VSON‑4 मा प्याकेज गरिएको।

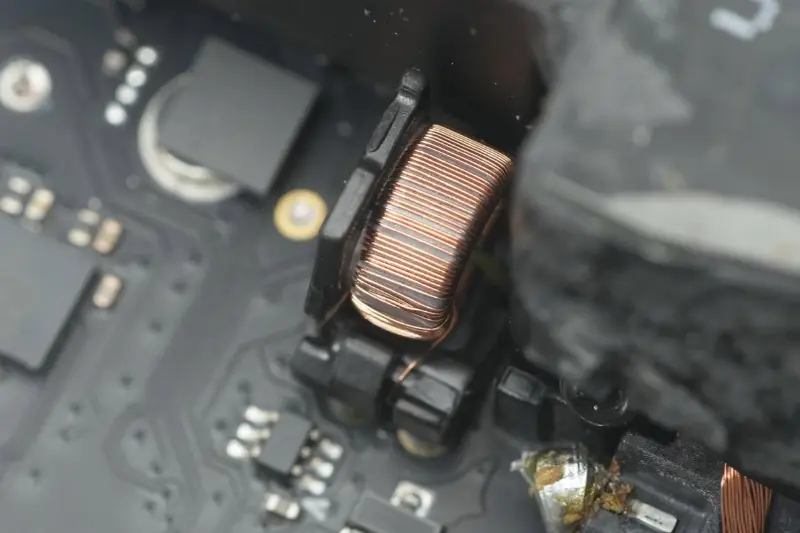

PFC बूस्ट इन्डक्टरको क्लोज-अप।

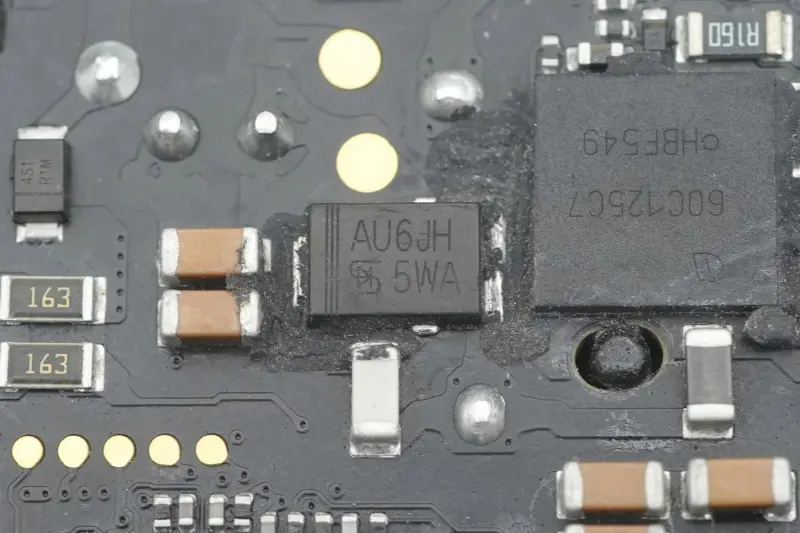

PFC रेक्टिफायर डायोड ताइवान सेमीकन्डक्टरबाट हो, मोडेल TUAU6JH, TO-277A मा प्याकेज गरिएको 600V 6A को स्पेसिफिकेशनको साथ द्रुत रिकभरी डायोड।

उच्च-भोल्टेज फिल्टर इलेक्ट्रोलाइटिक क्यापेसिटर रुबिकोनबाट हो, 450V 82μF को विशिष्टताको साथ।

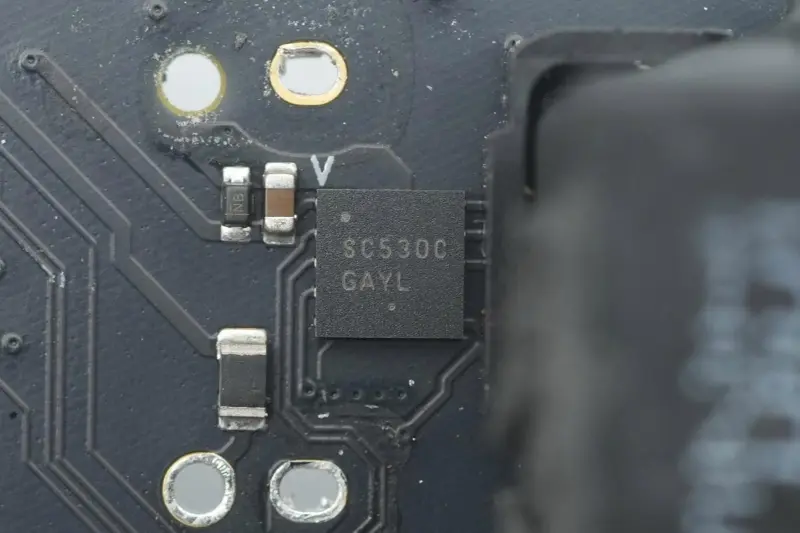

Infineon र STMicroelectronics स्विच ट्यूबहरूको लागि ड्राइभर ON सेमीकन्डक्टरबाट SC530C चिन्ह लगाइएको अनुकूलन मोडेल हो।

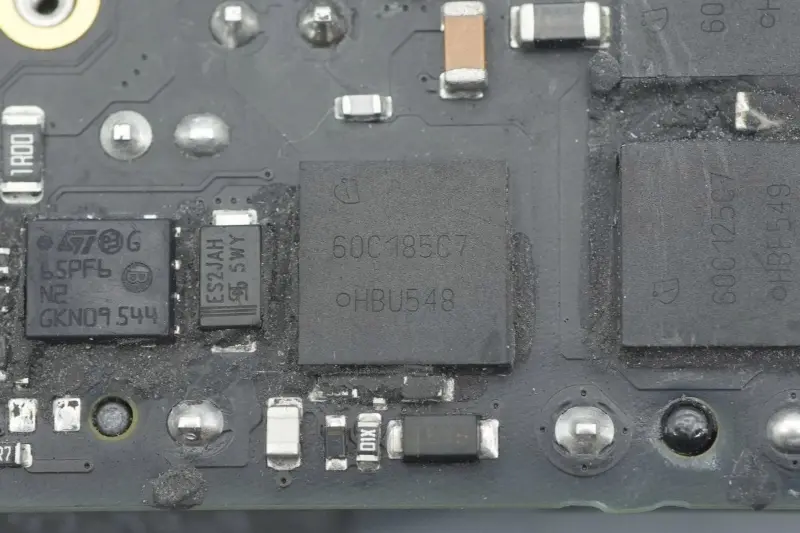

Infineon बाट एउटा अनुकूलन MOS ट्यूब, 60C185C7 चिन्ह लगाइएको, Apple को लागि अनुकूलन मोडेल, VSON-4 मा प्याकेज गरिएको।

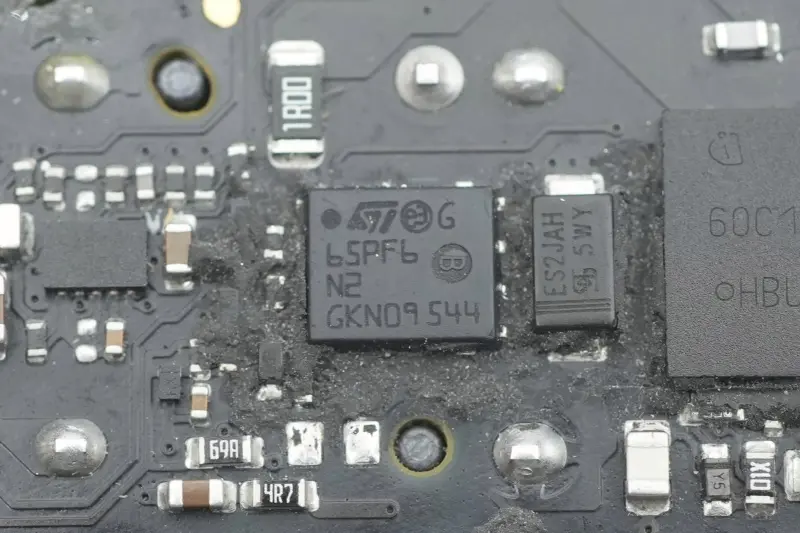

अर्को MOS ट्यूब STMicroelectronics को हो, 65PF6N2 चिन्ह लगाइएको, PowerFLAT 5x6 HV मा प्याकेज गरिएको।

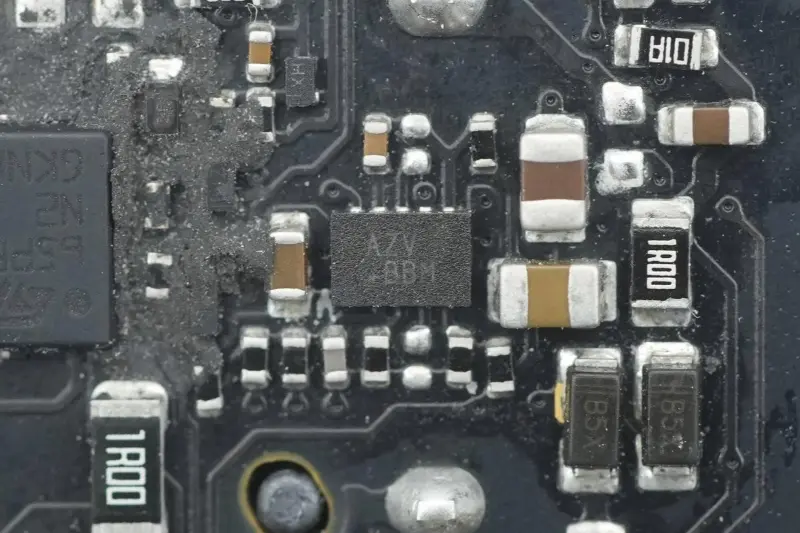

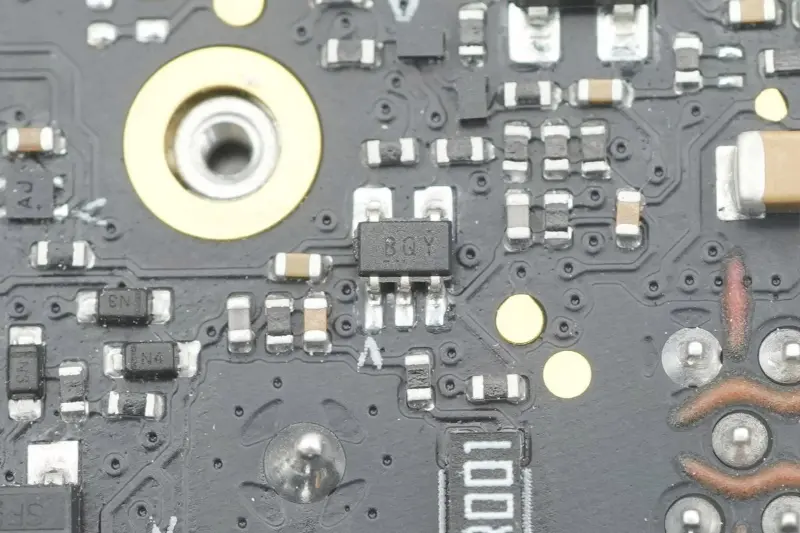

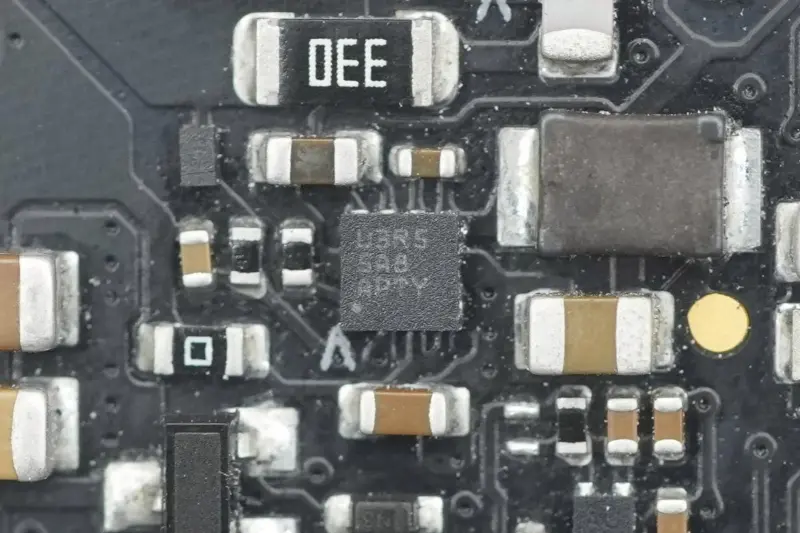

AZV चिन्ह लगाइएको चिप।

स्टेप-डाउन चरणको इनपुट वर्तमान पत्ता लगाउनको लागि हालको ट्रान्सफर्मर।

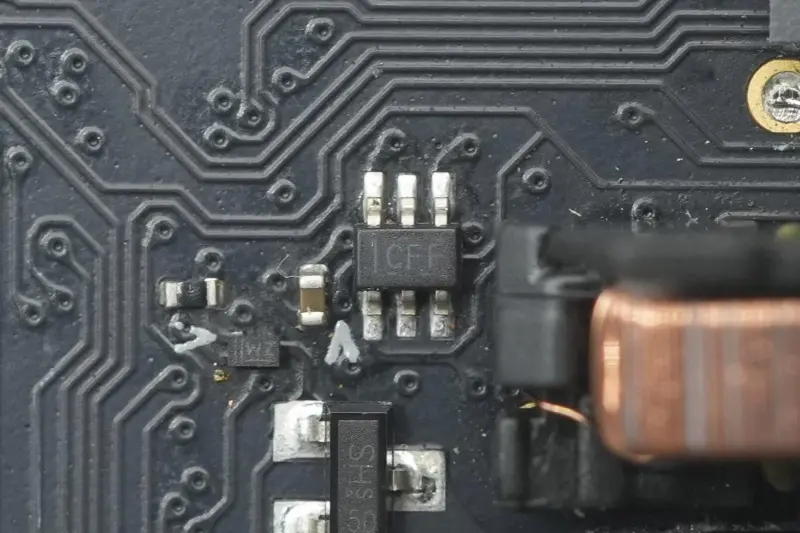

Schmitt ट्रिगर इनपुटको साथ डुअल-च्यानल 1.65–5.5V इन्भर्टर टेक्सास इन्स्ट्रुमेन्ट्स, मार्क गरिएको CFF, मोडेल SN74LVC2G14, SC70 मा प्याकेज गरिएको हो।

स्टेप-डाउन इन्डक्टरको क्लोज-अप।

तेस्रो फिल्म फिल्टर क्यापेसिटरमा 1μF 450V को विशिष्टता छ।

मुख्य नियन्त्रण चिप पावर सप्लाई क्यापेसिटर पनि Rubycon बाट हो, 35V 47μF को विशिष्टता संग।

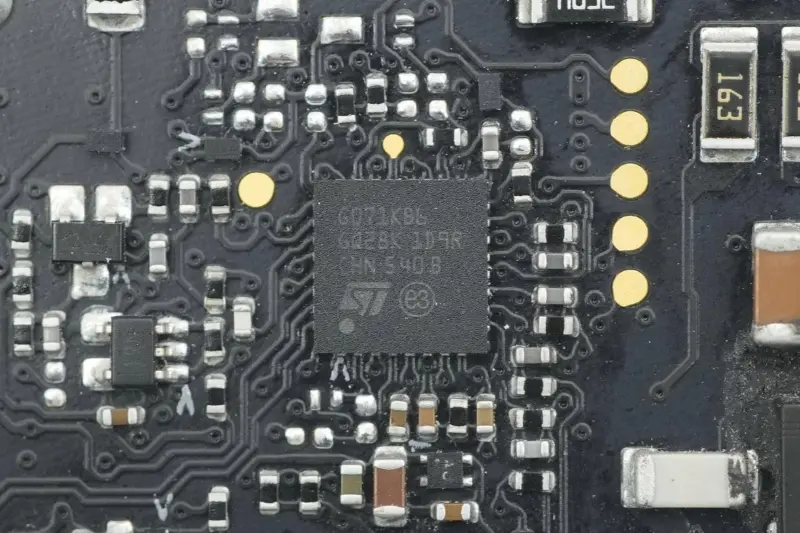

STMicroelectronics STM32G071KB M0 कोर MCU, बिल्ट-इन 128K फ्ल्यास, 36K RAM, मुख्य फ्रिक्वेन्सी 64MHz, UFQFPN32 मा प्याकेज गरिएको, बिजुली आपूर्तिको प्राथमिक ड्राइभ नियन्त्रणको लागि प्रयोग गरिन्छ।

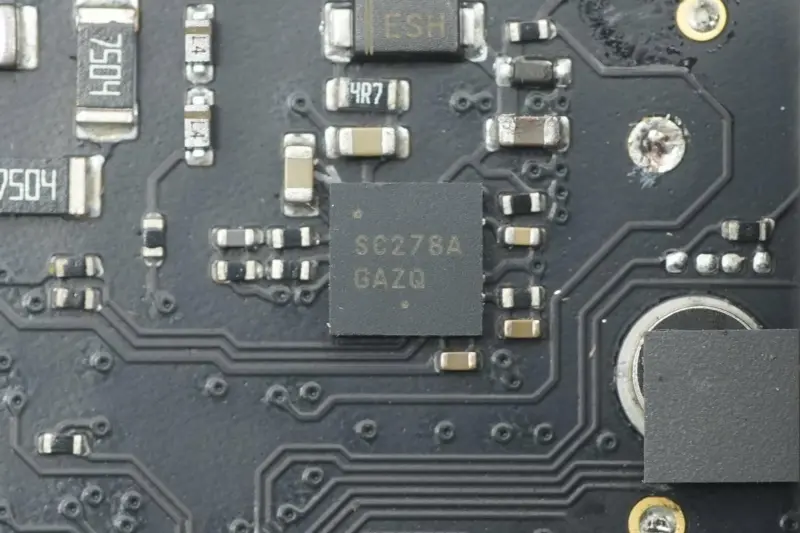

दुई LLC स्विच ट्यूबहरूको लागि ड्राइभर ON सेमीकन्डक्टर, SC278A चिन्ह लगाइएको, DFN-10 मा प्याकेज गरिएको अनुकूलन मोडेल हो।

दुई LLC स्विच ट्यूबहरू Infineon बाट, 60C190D चिन्ह लगाइएको, Apple का लागि अनुकूलन मोडेलहरू, TSON-8-6 मा प्याकेज गरिएका छन्।

दुई रेजोनन्ट क्यापेसिटरहरू VISHAY बाट हुन्।

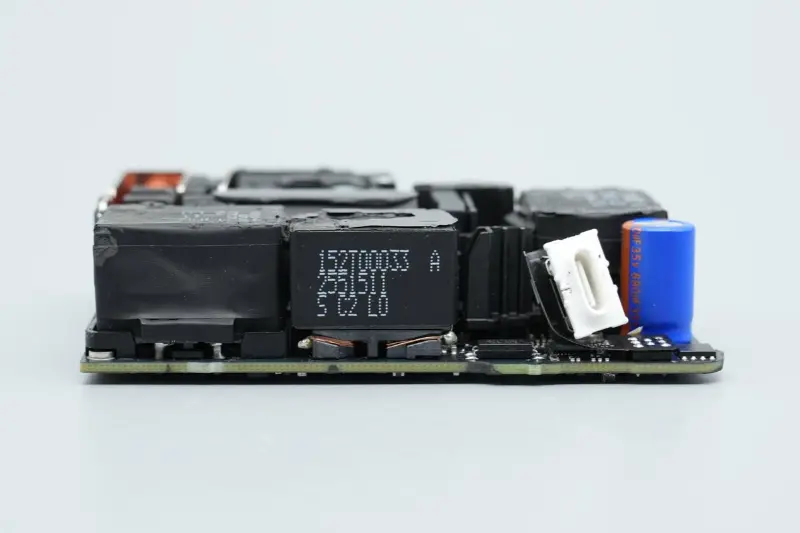

ट्रान्सफर्मर, अप्टोकप्लर, आउटपुट फिल्टर क्यापेसिटर, प्रोटोकल चिप र VBUS स्विच ट्यूब आउटपुट अन्तको एक छेउमा स्थापित छन्।

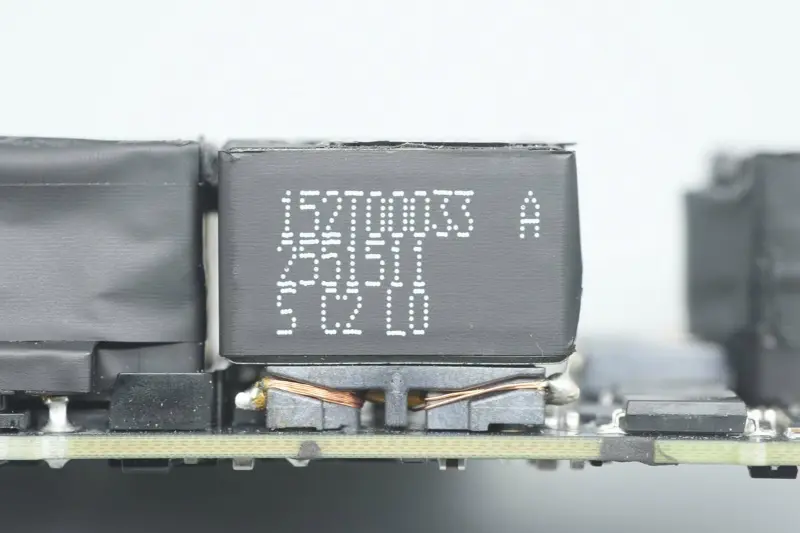

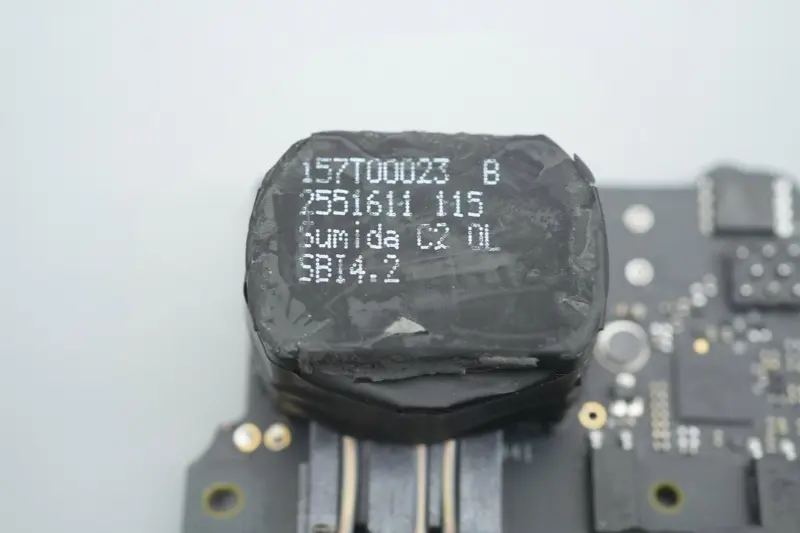

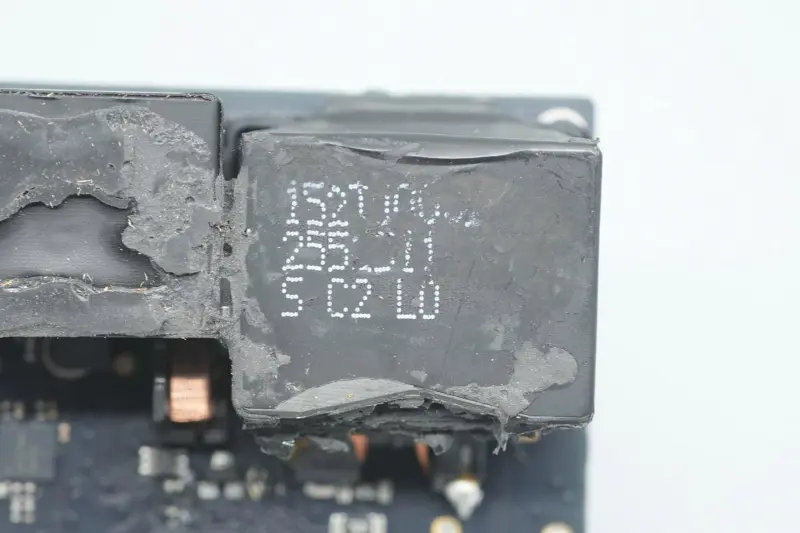

ट्रान्सफर्मर सुमिदाले दिएको हो ।

दुईवटा कालो वाई क्यापेसिटरहरू एन्टी-हस्तक्षेपका लागि प्रयोग गरिन्छ।

प्रतिक्रिया आउटपुट भोल्टेज र सर्किट सुरक्षाको लागि प्रयोग गरिने दुई ओप्टोकपलरहरूको क्लोज-अप।

तेस्रो Y क्यापेसिटरको क्लोज-अप।

सिंक्रोनस सुधार नियन्त्रकलाई पावर गर्नको लागि चरण-डाउन कनवर्टर।

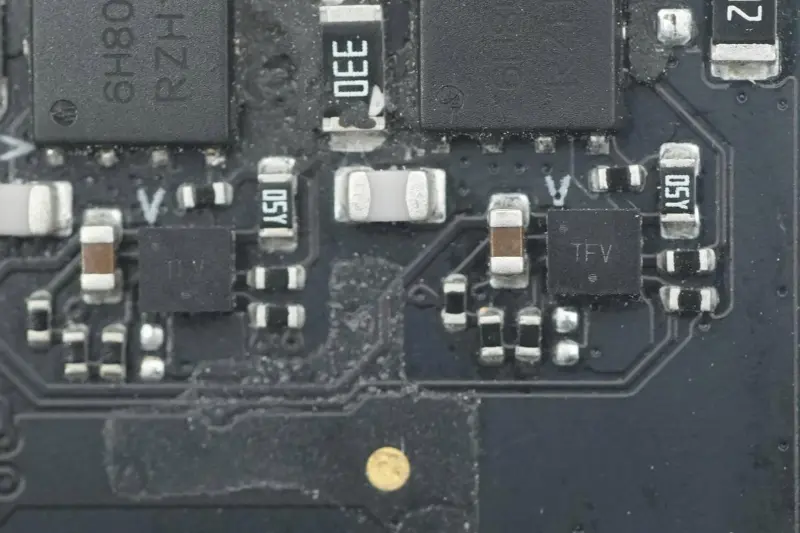

दुई कस्टम मोडेल सिंक्रोनस सुधार नियन्त्रकहरू ON सेमीकन्डक्टरबाट हुन्, TFV चिन्ह लगाइएको, WDFN8 मा प्याकेज गरिएको।

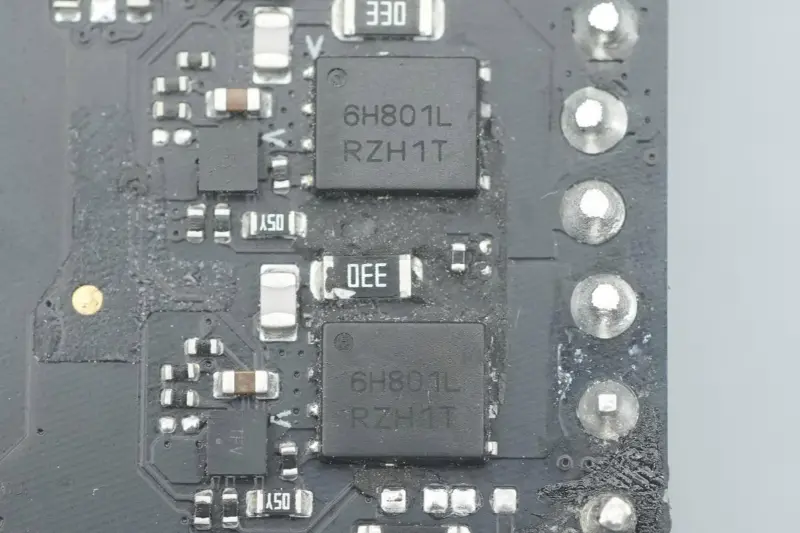

सिंक्रोनस रेक्टिफायर ट्यूब ON ​​सेमीकन्डक्टर, मोडेल NTMFS6H801NL, NMOS ट्यूब, विसस्टेन्ड भोल्टेज 80V, अन-रेजिस्टेन्स 2.7mΩ, DFN5 मा प्याकेज गरिएको छ।

आउटपुट फिल्टर क्यापेसिटर Lelon बाट हो।

क्यापेसिटर विशिष्टता 35V 680μF हो।

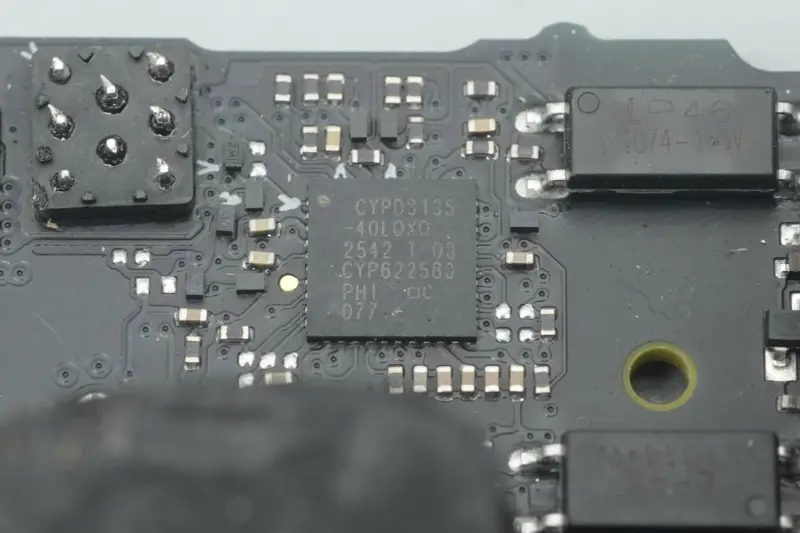

प्रोटोकल चिपले Infineon CYPD3135 लाई अपनाउँछ, उद्योगको पहिलो USB PD3.1 छिटो चार्ज गर्ने प्रोटोकल चिप, Apple द्वारा Infineon मा अनुकूलित।

आउटपुट वर्तमान पत्ता लगाउन एम्पलीफायर।

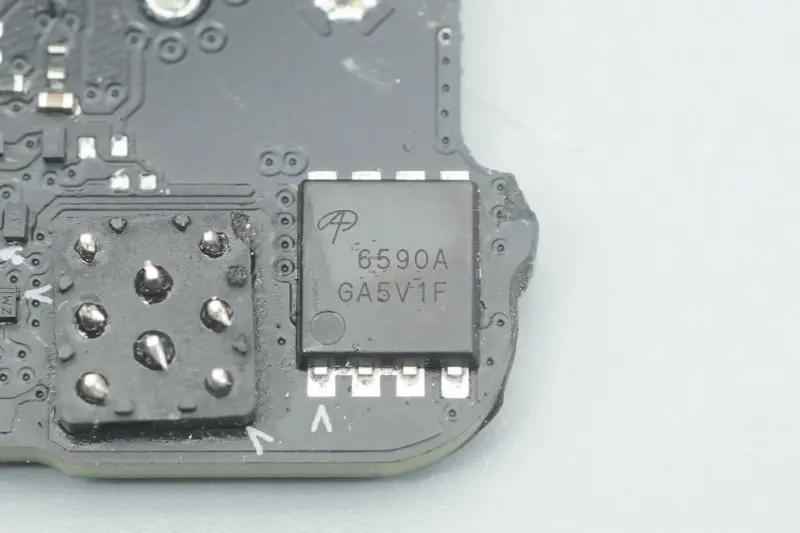

आउटपुट VBUS स्विच ट्यूब AOS, मोडेल AON6590A, NMOS ट्यूब, विसस्टेन्ड भोल्टेज 40V, अन-रेजिस्टेन्स 0.99mΩ, DFN5*6 मा प्याकेज गरिएको हो।

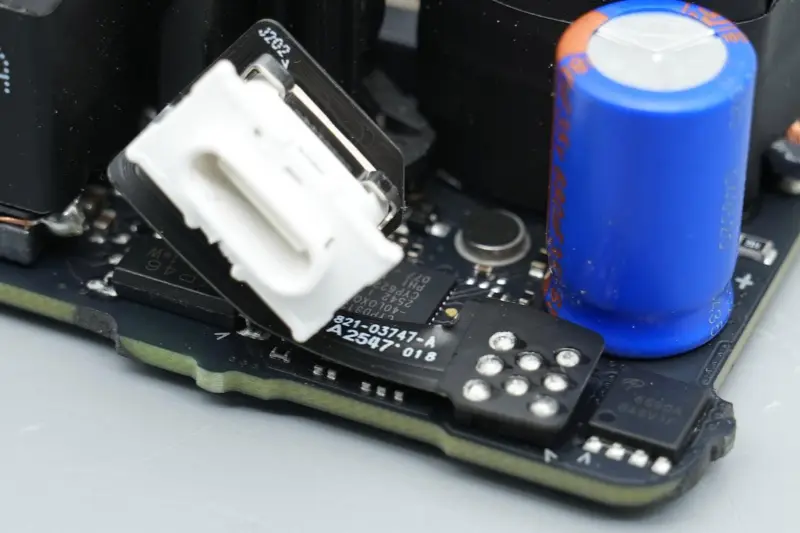

USB-C पोर्ट रिसेप्टकल लचिलो सर्किट बोर्ड मार्फत मुख्य PCB मा जोडिएको छ।

USB-C पोर्ट रिसेप्टकलको क्लोज-अप।

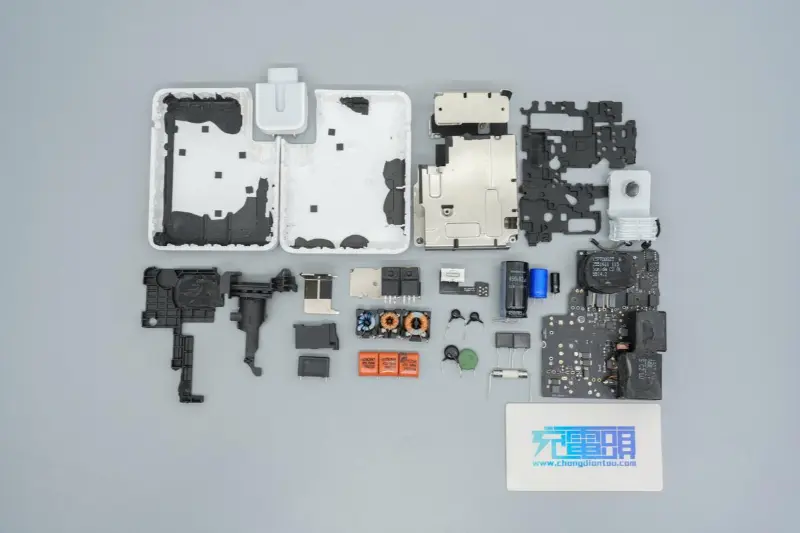

सारांश

एप्पलको नयाँ 140W फास्ट चार्जर A3607 ले एप्पलको सुसंगत न्यूनतम डिजाइन भाषा जारी राख्छ, र यसको समग्र रूप र आकार अघिल्लो पुस्ता A2452 सँग एकदमै मिल्दोजुल्दो छ। जे होस्, त्यहाँ केही विवरण भिन्नताहरू छन्: सहायक फिक्सेसनको लागि धातु क्लिप छुट्याउन सकिने पिन मोड्युलको स्लटमा थपिएको छ।

कार्यसम्पादनको सन्दर्भमा, एप्पलको नयाँ पुस्ताका यन्त्रहरूका लागि फ्ल्यागशिप पावर सप्लाईको रूपमा सेवा गर्दा, यो यन्त्रहरूका लागि 140W PD3.1 छिटो चार्जिङ प्रदान गर्दै अघिल्लो पुराना मोडेलहरूसँग पनि धेरै उपयुक्त छ।

चार्जरले अझै पनि PFC + LLC + सिंक्रोनस स्टेप-डाउनको उच्च-दक्षता वास्तुकला अपनाएको छ, कम्प्याक्ट समग्र रूपरेखा र ठोस ताप अपव्यय डिजाइनको साथ। कोर कम्पोनेन्टको सन्दर्भमा, NXP, STMicroelectronics, ON सेमीकन्डक्टर र Infineon बाट नियन्त्रकहरू अझै पनि एउटै पार्ट नम्बरका चिपहरू छन् भन्ने आधारमा, पावर उपकरणहरू Infineon का अनुकूलन उत्पादनहरूका रूपमा लगभग एकीकृत छन्, समग्र समाधानलाई थप गहन र अनुकूलित बनाउँदै, र ऊर्जा दक्षता प्रदर्शनमा थप सुधार हुने अपेक्षा गरिएको छ।
