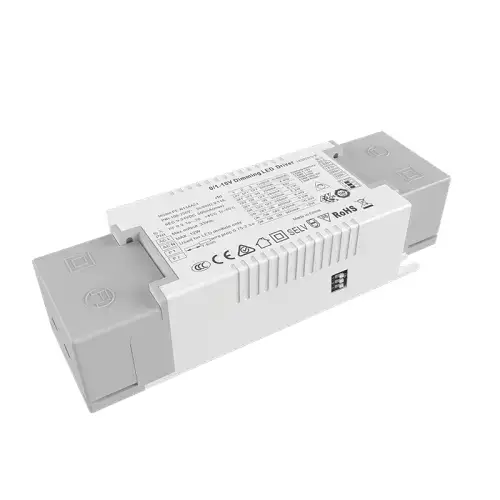

10W स्थिर वर्तमान 0/1-10V CCT Dimmable LED चालक

Starwell कारखानाको उच्च गुणस्तरको 10W Constant Current 0/1-10V CCT Dimmable LED Driver मा दुई च्यानल सिग्नल नियन्त्रण अपनाईएको छ, एउटा च्यानल 0/1-10v को चमक नियन्त्रण गर्न को लागी छ, अर्को च्यानल 0/1-10v रङको तापमान नियन्त्रण गर्न को लागी छ, CPU ले डिमिङ कर्भ नियन्त्रण गर्दछ, र mix नियन्त्रण फ्रिक्वेन्सी।

सोधपुछ पठाउनुहोस्

व्यावसायिक निर्माताको रूपमा, Starwell तपाईंलाई उच्च गुणस्तरको 10W Constant Current 0/1-10V CCT Dimmable LED Driver उपलब्ध गराउन चाहन्छ। ब्राइटनेसको दृश्य धारणा प्राप्त गर्न, प्रयोग गरिएको कच्चा मालहरू पहिलो-लाइन ब्रान्डहरू, आयातित चिप अल्ट्रा गहिरो डिमिङ डिजाइन, बजारमा विभिन्न प्रकारका बुद्धिमान डिमिङ प्रणालीहरूसँग मेल खाने रङ तापक्रमको सटीक नियन्त्रण, अल्ट्रा सानो आकारको डिजाइन (यदि प्रणाली मिश्रित रङ तापक्रम मोड हो भने उज्यालोका दुई च्यानलहरू छन् भने, अनुकूलन समय समायोजन गर्न आवश्यक छ)।

निर्दिष्टीकरण

मोडेल		PE-FN10ACA42	PE-FN20ACA42
आउटपुट	आउटपुट भोल्टेज	9-42Vdc 9-41Vdc 9-37Vdc 9-33Vdc 9-28Vdc	9-42Vdc
	अधिकतम आउटपुट भोल्टेज	42Vdc	42Vdc
	गैर-लोड आउटपुट भोल्टेज	45Vdc	45Vdc
	आउटपुट वर्तमान	120/180/200/240/270/300/350mA	200/250/280/300/350/400/450/500mA
	आउटपुट पावर	1.5W~9.8W	2W~21W
	स्ट्रोब स्तर	फ्लिकर छैन
	Dimming दायरा	0 ~ 100%, LED 0.03% सम्भव छ।
	PWM Dimming आवृत्ति	>3600Hz
	वर्तमान शुद्धता	±5%
	पावर डाउन मोड	कुनै संकेत अधिकतम चमक आउटपुट छैन
INPUT	डिमिङ इन्टरफेस	0-10V 1-10V सिग्नल इन्टरफेस वर्तमान <2ma
	इनपुट भोल्टेज दायरा	200-250Vac
	आवृत्ति	५०/६० हर्ट्ज
	इनपुट वर्तमान	<0.045A ac230v	<0.055A ac230v
	पावर कारक	PF>0.94/230V ac (पूर्ण लोडमा)	PF>0.95/230V ac (पूर्ण लोडमा)
	THD	230Vac@THD <14% (पूर्ण लोडमा)
	प्रभावकारिता (प्रकार)	८१%	८६%
	Inrush Current (typ.)	कोल्ड स्टार्ट25A@230Vac
	एन्टि सर्ज	L-N: 1.8kV
	चुहावट वर्तमान	<0.25mA/230Vac
वातावरण	काम गर्ने तापमान	ta: 45°C tc: 80°C
	काम गर्ने आर्द्रता	20 ~ 95% RH, गैर-घन
	भण्डारण तापमान, आर्द्रता	-40 ~ 80°C, 10~95% RH
	Temp.Coefficient	±0.03%/°C(0-50)°C
	कम्पन	10~500Hz, 2G 12min./1cycle, 72min को लागि अवधि। प्रत्येक X, Y, Z अक्षहरूसँग।
सुरक्षा	अत्यधिक गर्मी संरक्षण	यदि PCB तापमान ≥110°C, , स्वत: रिकभर हुन्छ भने बुद्धिमानी रूपमा आउटपुट वर्तमान समायोजन वा बन्द गर्नुहोस्।
	ओभर लोड संरक्षण	पावर≥102% मूल्याङ्कन गर्दा आउटपुट बन्द गर्नुहोस्, स्वत: रिकभर हुन्छ।
	सर्ट सर्किट संरक्षण	सर्ट सर्किट भयो भने स्वत: बन्द गर्नुहोस्, स्वत: रिकभर हुन्छ।
	गैर-लोड संरक्षण	आउटपुट स्थिर भोल्टेज।
सुरक्षा र EMC	भोल्टेज सहन	I/P-O/P: 3750Vac
	अलगाव प्रतिरोध	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	सुरक्षा मानकहरू	IEC/EN61347-1, IEC/EN61347-2-13
	EMC उत्सर्जन	/
	EMC प्रतिरक्षा	/
	स्ट्रोब परीक्षण मानक	IEEE 1789
अन्य	आयाम	130×37×22.6mm(L×W×H)
	प्याकिङ	PE झोला
	वजन (G.W.)	85g±10g

विशेषताहरू:

1. बहु मधुरो र रङ मिल्दो इन्टरफेसहरू एकीकृत गर्नुहोस् 2.0/1-10v चमक समायोजन, रङ मिल्दो तापक्रम

3. स्ट्रोबोस्कोपिक बिना डिजिटल नियन्त्रण आउटपुट

4. AC इनपुट 200-250v दायरा

5. प्राकृतिक हावा शीतलन, नमी-प्रूफ, गर्मी संचालन सिलिकॉन गर्मी अपव्यय प्रक्रिया

6. गहिरो डिमिङ डिजाइन

7. बहु सुरक्षा कार्यहरू

8. crimping डिजाइन, सुविधाजनक र छिटो

आवेदन:

1. नेतृत्व दोहोरो रंग प्रकाश स्रोत

2. विला बुद्धिमान प्रकाश

3. वायरलेस बुद्धिमान प्रकाश प्रणाली पहुँच गर्न सकिन्छ

4. संग्रहालय प्रकाश

5. उच्च अन्त व्यावसायिक प्रकाश

आयामहरू:

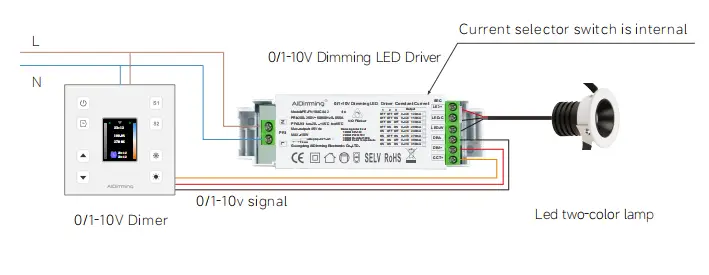

तार:

1. इनपुट टर्मिनल तारिङ: तार गेज 22awg-14awg (0.5mm2 - 1.5mm2) को लागी उपयुक्त, स्ट्रिपिङ गर्न 9-10mm टिन चाहिन्छ

2. आउटपुट टर्मिनल तारिङ: तार गेज 22awg-12awg (0.5mm2 - 1.5mm2) को लागि उपयुक्त, स्ट्रिपिङ 6-7mm टिन आवश्यक छ

3. आउटपुट टर्मिनल तारिङ: आउटपुट LED को सकारात्मक पोल साझा टर्मिनल हो, र तीन तार नेतृत्व गर्न सक्छन्

सकारात्मक ध्रुवहरु मध्ये एक जोडिएको छ।

प्रयोगको लागि निर्देशन:

अन्यथा निर्दिष्ट नगरेसम्म, सबै विशिष्टता र प्यारामिटरहरू 230VAC इनपुट, मूल्याङ्कन गरिएको लोड र 25 ℃ परिवेशमा मापन गरिन्छ।

तापक्रम

यो उत्पादनको इनपुटमा प्रेस लाइन क्याप छ, सेल्फ-लकिङ क्ल्याम्पिङको साथ, यसलाई स्क्रू ड्राइभरले खोल्न सकिन्छ, त्यसपछि तपाइँ

AC लाइन L र null lime N सँग जडान भएको इनपुट टर्मिनल देख्नेछ, आउटपुट टर्मिनल एक अनुसार जडान हुन्छ।

उत्पादन लेबल, सकारात्मक र नकारात्मक पोल नोटिस।

**1: कृपया इनपुट र आउट पुट बीचको भिन्नतामा ध्यान दिनुहोस्, सही रूपमा जडान गर्नुहोस्, त्यसपछि पावर अन गर्नुहोस्।

**2: कृपया पहिले DC आउटपुटको लोड जडान गर्नुहोस्, जाँच पछि ड्राइभर खोल्नुहोस्; स्थिर वर्तमान मोडमा, यदि शक्ति

खुला सर्किटमा, कृपया ड्राइभर बन्द गर्नुहोस् र आउटपुटद्वारा भण्डारण गरिएको बिजुली ऊर्जा नभएसम्म LED जडान गर्न सकिँदैन।

जारी गर्नुहोस्, वा यसले एलईडीलाई क्षति पुर्‍याउन सक्छ;

**3.यस प्रकारको ड्राइभर LED बत्तीको प्रयोगमा मात्र सीमित छ, इनपुट भोल्टेज दायरा AC200-250V हो, गर्मी इन्सुलेशन

कपास र अन्य वस्तुहरू जसले उत्पादनको तातो अपव्ययमा बाधा पुर्‍याउँछ, जुन निर्दिष्ट अन्तर्गत उत्पादनसँग मेल खान्छ।

आउटपुट भोल्टेज, वर्तमान दायरा, प्रयोग वातावरण तापमान -20-45 डिग्री छ, र सतह कभर गर्न सक्दैन

वातावरणको अवस्था, यो उत्पादनले 5 वर्षको निःशुल्क वारेन्टी प्राप्त गर्दछ।

1. डिमिङ ड्राइभर पहिलो पटक जडान भएपछि LED बत्ती उज्यालो हुँदैन, कृपया AC इनपुट बन्द गर्नुहोस् र जाँच गर्नुहोस्

निम्नानुसार:

1) डीसी आउटपुट खराब सम्पर्क होस् वा होइन;

2) चाहे DC आउटपुट ध्रुवता उल्टो छ, वा LED बोर्ड विरोधी वेल्डेड छ;

3) एसी इनपुट खराब सम्पर्क हो कि छैन, यी विफलताहरू हटाउन पछि परीक्षण गर्नुहोस्;

2. यन्त्रमा राम्रो जडान छ, LED बत्तीहरू, तर LED फ्लिकर, कृपया AC इनपुट बन्द गर्नुहोस् र निम्नानुसार जाँच गर्नुहोस्:

1) मापदण्डहरू र वास्तविक प्यारामिटरहरू मेल खान्छ वा होइन।

2) कृपया समयमै हामीसँग कुराकानी गर्नुहोस् यदि तपाइँसँग प्रयोगमा कुनै प्रश्नहरू छन् भने, हामी तपाइँसँग समस्याहरू समाधान गर्न सक्दो प्रयास गर्नेछौं।

0-10V र 1-10V बीचको भिन्नता:

1. जब 0 / 10V डिमरलाई अधिकतम 10V मा समायोजन गरिन्छ, आउटपुट वर्तमान पावर आउटपुटको 100% पुग्छ, र चमक 100% पुग्छ। जब 0-10V डिमर 0V मा समायोजित हुन्छ, वर्तमान हुनेछ

न्यूनतम, र प्रकाश बन्द हुनेछ; 1-10V डिमिङलाई 1V मा समायोजन गर्दा, वर्तमान न्यूनतम हुन्छ र प्रकाश बन्द हुन्छ।

2. 0-10V र 1-10V डिमिङ बीचको भिन्नता: फरक सुरु र बन्द भोल्टेज, 0-10V 0.7V मा सक्रिय छ,

(न्यूनतम चमक) 1-10V 1.2V (न्यूनतम चमक) मा छ।

3. डिजिटल डिमिङ ड्राइभर 0-10V र 1-10V डिमिङ स्वचालित पहिचान दुई डिमिङ मोडहरू।

4. एउटै सिग्नल सर्किटले एकै समयमा उज्यालो र अँध्यारो नियन्त्रण गर्दछ।

5. डिमर (डिम्मिङ सिस्टम) लाई 0-10V र 1-10V डिमिङ सिग्नलहरूमा विभाजन गरिएको छ।

6. डिमिङ अनुकूलता सिग्नल लाइनको नियन्त्रण दूरी र नियन्त्रण बिजुली आपूर्तिको संख्यासँग सम्बन्धित छ।

यदि संख्या धेरै ठूलो छ वा सिग्नल लाइन धेरै लामो छ भने, तल समायोजन गर्न नसकिने र समायोजन गर्न नसकिने जस्ता समस्याहरू देखा पर्नेछ।
