10W स्थिर वर्तमान 0-10V Dimmable LED ड्राइभरको भरपर्दो आपूर्तिकर्ताहरू खोज्दै हुनुहुन्छ? स्टारवेलले उत्कृष्ट डिजाइन र निरन्तर गुणस्तरमा ध्यान केन्द्रित गर्दै चीनमा रहेको आफ्नो कारखानाबाट ठूलो मात्रामा उपलब्ध गराउँछ।

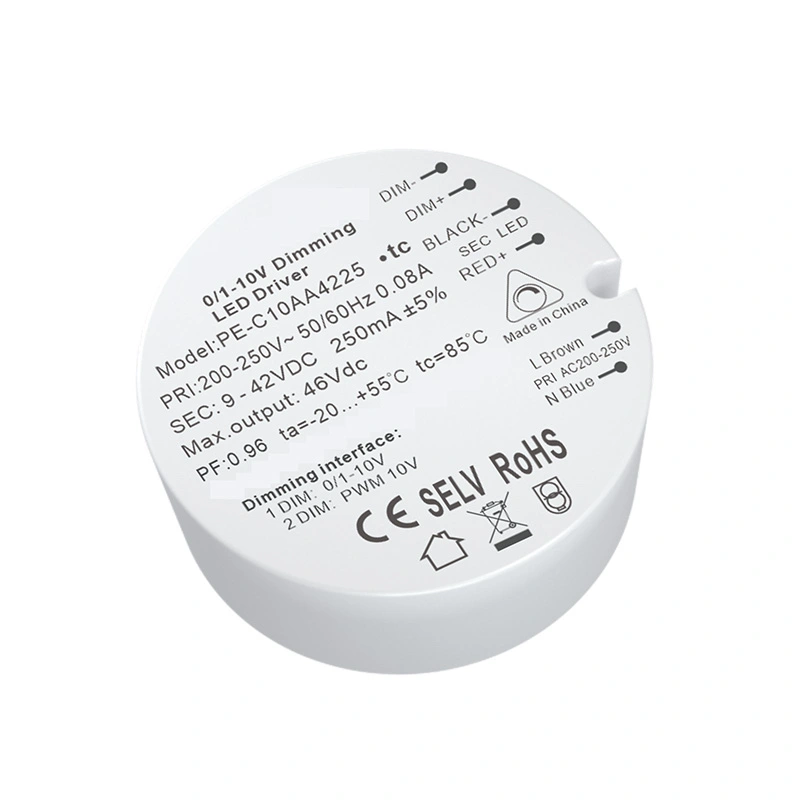

हाम्रो 10W Constant Current 0-10V Dimmable LED ड्राइभरले आन्तरिक रूपमा सिलिकन थर्मल कन्डक्टिभ टेक्नोलोजी प्रयोग गर्दछ, जसले इलेक्ट्रोनिक कम्पोनेन्टहरूको थप स्थिर थर्मल सन्तुलनको लागि अनुमति दिन्छ।

निर्दिष्टीकरण

मोडेल		PE-C10AA42	PE-C10RA
आउटपुट	आउटपुट भोल्टेज	25-42Vdc	25-42Vdc
	अधिकतम आउटपुट भोल्टेज	42Vdc	42Vdc
	गैर-लोड आउटपुट भोल्टेज	46Vdc	46Vdc
	आउटपुट वर्तमान	250mA(150-250mA)	250mA(150-250mA)
	आउटपुट पावर	2.25W~10.5W	2.25W~10.5W
	स्ट्रोब स्तर	फ्लिकर फ्री
	Dimming दायरा	० ~ १००%, एलईडी ०.०३% बाट घट्दै
	PWM Dimming आवृत्ति	>3600Hz
	वर्तमान शुद्धता	±5%
	पावर डाउन मोड	सक्रिय संकेत, कुनै संकेत पहुँच छैन, अधिकतम सेट वर्तमान आउटपुट
INPUT	डिमिङ इन्टरफेस	0-10V 1-10V 10vpwm सिग्नल इन्टरफेस वर्तमान <0.1mA (pe-c10ra को लागि 100k पोटेन्टियोमिटर)
	इनपुट भोल्टेज दायरा	200-250Vac
	आवृत्ति	५०/६० हर्ट्ज
	इनपुट वर्तमान	<0.06A ac230v
	पावर कारक	PF>0.96/230V
	THD	230Vac@THD <4% (पूर्ण लोडमा)
	दक्षता (प्रकार)	७८%
	Inrush Current (typ.)	कोल्ड start20A@230Vac
	एन्टि सर्ज	L-N: 1.5kV
	चुहावट वर्तमान	<0.25mA/230Vac
वातावरण	काम गर्ने तापमान	ta: 55°C tc: 80 °C
	काम गर्ने आर्द्रता	20 ~ 95% RH, गैर-घन
	भण्डारण तापमान, आर्द्रता	-40 ~ 80°C°, 10~95% RH
	अस्थायी। गुणांक	±0.03%/°C(0-50)°C
	कम्पन	10~500Hz, 2G 12min./1cycle, 72min को लागि अवधि। प्रत्येक X, Y, Z अक्षहरूसँग।
सुरक्षा	अत्यधिक गर्मी संरक्षण	यदि PCB तापमान ≥110°C, , स्वत: रिकभर हुन्छ भने बुद्धिमानी रूपमा आउटपुट वर्तमान समायोजन वा बन्द गर्नुहोस्।
	ओभर लोड संरक्षण	पावर≥102% मूल्याङ्कन गर्दा आउटपुट बन्द गर्नुहोस्, स्वत: रिकभर हुन्छ।
	सर्ट सर्किट संरक्षण	सर्ट सर्किट भयो भने स्वत: बन्द गर्नुहोस्, स्वत: रिकभर हुन्छ।
	गैर-लोड संरक्षण	आउटपुट स्थिर भोल्टेज।
सुरक्षा र EMC	भोल्टेज सहन	I/P-O/P: 3750Vac
	अलगाव प्रतिरोध	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	सुरक्षा मानकहरू	IEC/EN61347-1, IEC/EN61347-2-13
	EMC उत्सर्जन	EN61000-3-2 कक्षा C, IEC61000-3-3
	EMC प्रतिरक्षा	EN61000-4-2,3,4,5,6,8,11, EN61547
	स्ट्रोब परीक्षण मानक	IEEE १७८९
अन्य	आयाम	D43.2×20.5mm(L×W×H)
	प्याकिङ	PE झोला
	वजन (G.W.)	42g±5g
टिप्पणीहरू	1. pe-c10aa र pe-c10ra बीचको भिन्नता: pe-c10aa 0-10V / 1-10V / PWM dimming हो, र pe-c10ra 100k चर प्रतिरोधको लागि विशेष डिमिङ हो। 2. मापन प्यारामिटरहरू 25 डिग्रीको इनपुट 230V एसी वातावरण अन्तर्गत गरिन्छ। 3. स्थिर वर्तमान बिजुली आपूर्ति, गैर मधुरो अवस्थामा, आउटपुट वर्तमान अधिकतम सेट मान हो 4. बत्तीमा जडान भएको भोल्टेज बिजुली आपूर्तिको चिन्हित भोल्टेज दायरा भित्र हुनुपर्छ 5. यस उत्पादनले आन्तरिक तापमान सन्तुलन र उत्पादनको सुरक्षा र विश्वसनीयता सुनिश्चित गर्न गर्मी प्रवाहक सिलिका जेल गर्मी अपव्यय प्रक्रिया अपनाउछ। 6. सिग्नल लाइनको परीक्षण दूरी: 1.5m2 शिल्डेड लाइन, 40 पावर आपूर्तिहरू सहित 200m। दूरी कारकको कारण, दूरी लामो छ, र नियन्त्रणहरूको संख्या घटाइनेछ। सिग्नल लाइनको लम्बाइ हो बढाइले सिग्नलमा लैजान्छ क्षीणन, त्यसैले नियन्त्रण दूरीको वृद्धि संग नियन्त्रणयोग्य बत्तीहरूको संख्या घट्नेछ

विशेषताहरू:

1.0-10v/1-10v स्थिर वर्तमान Dimmable LED चालक

2. इनपुट भोल्टेज: 200V-250V @ 50/60Hz

3. आउटपुट भोल्टेज: 25-42Vdc

डिजिटल नियन्त्रण आउटपुट स्ट्रोबोस्कोपिक बिना अपनाइन्छ

3. प्राकृतिक हावा कूलिंग, नमी-प्रूफ, तातो प्रवाह र सिलिका जेल तातो अपव्यय प्रक्रिया4। अल्ट्रा सानो भोल्युम डिजाइन

5. बहु सुरक्षा प्रकार्य

6. तातो सञ्चालन गर्ने सिलिका जेलमा उच्च गर्मी अपव्यय र तापमान प्रतिरोध छ

7. कुनै फ्लिकर डिजाइन छैन

आवेदन:

1. एलईडी प्रकाश स्रोत

2. विला बुद्धिमान प्रकाश

3. वायरलेस बुद्धिमान प्रकाश प्रणाली पहुँच गर्न सकिन्छ

4. संग्रहालय प्रकाश

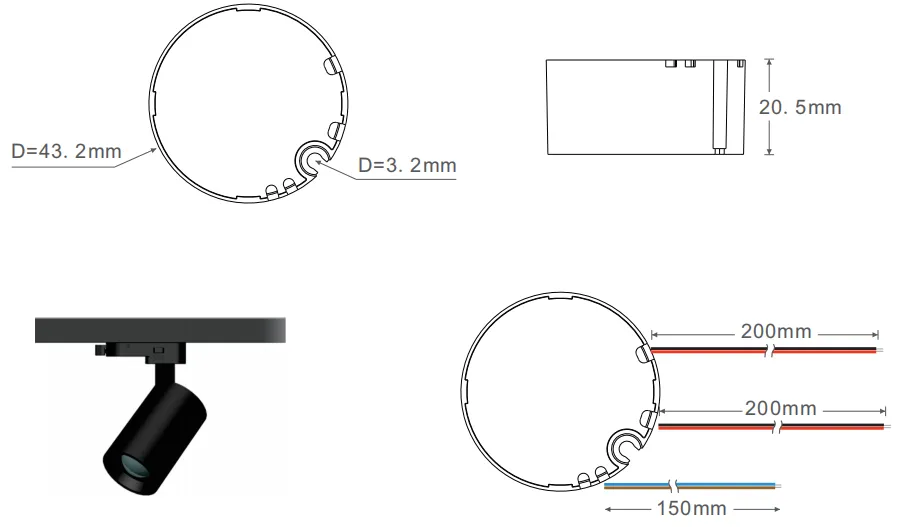

आयामहरू:

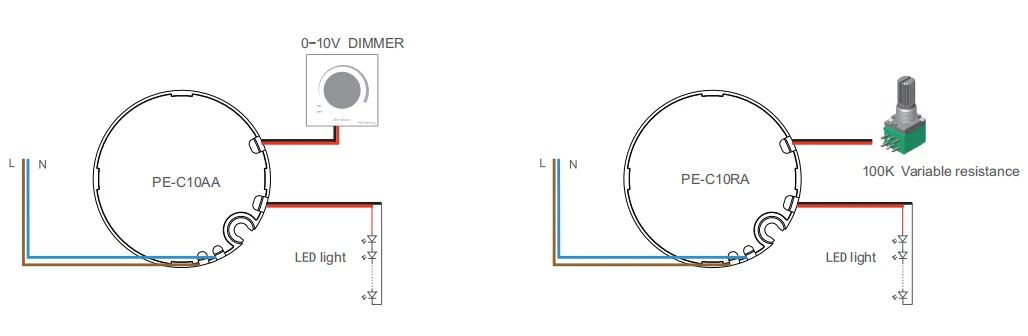

तार:

प्रयोगको लागि निर्देशन:

उत्पादनको इनपुट टर्मिनल AC लाइभ लाइन L र शून्य रेखा n सँग जोडिएको छ, र उत्पादनको पहिचान अनुसार आउटपुट टर्मिनल तार गरिएको छ। सकारात्मक र नकारात्मक ध्रुवहरूमा ध्यान दिनुहोस्।

1. यो बिजुली आपूर्ति प्रयोग गर्दा, कृपया इनपुट अन्त र आउटपुट अन्त छुट्याउन ध्यान दिनुहोस्। कृपया ठीकसँग तार गर्नुहोस् र जाँच गरेपछि मात्र पावर अन गर्नुहोस्।

2. कृपया पहिले DC आउटपुटमा लोड जडान गर्नुहोस्, यो सही छ भनेर पुष्टि गर्नुहोस्, र त्यसपछि विद्युत आपूर्ति जडान गर्नुहोस्।

3. उत्पादनको इनपुट भोल्टेज दायरा ac20-250v हो, जुन निर्दिष्ट लोड दायरा भित्र प्रयोग गरिन्छ र परिवेशको तापमान - 20 देखि + 55, उत्पादनको सेवा सर्तहरू पूरा गर्ने वातावरणमा,

उत्पादनले ३ वर्षको निःशुल्क वारेन्टी पाउँछ। प्रयोगको क्रममा सामान्य समस्याहरूको समाधान:

1. पावर अन हुँदा उत्पादनले काम गर्दैन: 1. प्रेसर लाइन ठीकसँग जोडिएको छ कि छैन जाँच गर्नुहोस्,

2. संकेत नियन्त्रण रेखा सही छ कि छैन,

3. इनपुट र आउटपुट गलत रूपमा जडान भएको छ कि छैन

4. सिग्नल लाइन सर्ट सर्किट भएको छ कि छैन जाँच गर्नुहोस् (विच्छेद हुँदा सिग्नल लाइट अन गर्न सकिन्छ कि छैन)।

2. कम भोल्टेज लाइन नम्बर द्वारा बिजुली आपूर्ति नियन्त्रित भएकोले, शिल्डेड सिग्नल लाइनहरू जति धेरै प्रयोग गरिनेछ।

नियन्त्रण मात्रा र दूरी सुनिश्चित गर्न वास्तविक प्रयोगमा सम्भव छ।

0-10V र 1-10V बीचको भिन्नता:

उत्पादनको इनपुट टर्मिनल AC लाइभ लाइन L र शून्य रेखा n सँग जोडिएको छ, र उत्पादनको पहिचान अनुसार आउटपुट टर्मिनल तार गरिएको छ। सकारात्मक र नकारात्मक ध्रुवहरूमा ध्यान दिनुहोस्।

1. यो बिजुली आपूर्ति प्रयोग गर्दा, कृपया इनपुट अन्त र आउटपुट अन्त छुट्याउन ध्यान दिनुहोस्। कृपया तार गर्नुहोस्

सही रूपमा र जाँच पछि मात्र पावर।

2. कृपया पहिले DC आउटपुटमा लोड जडान गर्नुहोस्, यो सही छ भनेर पुष्टि गर्नुहोस्, र त्यसपछि विद्युत आपूर्ति जडान गर्नुहोस्।

3. उत्पादनको इनपुट भोल्टेज दायरा ac20-250v हो, जुन निर्दिष्ट लोड दायरा भित्र प्रयोग गरिन्छ र परिवेशको तापमान - 20 देखि + 55 ,

उत्पादनको सेवा सर्तहरू पूरा गर्ने वातावरणमा, उत्पादनले ३ वर्षको निःशुल्क वारेन्टी प्राप्त गर्दछ।

प्रयोगको क्रममा सामान्य समस्याहरूको समाधान:

1. पावर अन हुँदा उत्पादनले काम गर्दैन: 1. प्रेसर लाइन ठीकसँग जोडिएको छ कि छैन जाँच गर्नुहोस्,

2. संकेत नियन्त्रण रेखा सही छ कि छैन,

3. इनपुट र आउटपुट गलत रूपमा जडान भएको छ कि छैन

4. सिग्नल लाइन सर्ट सर्किट भएको छ कि छैन जाँच गर्नुहोस् (विच्छेद हुँदा सिग्नल लाइट अन गर्न सकिन्छ कि छैन)।

2. कम भोल्टेज लाइन नम्बर द्वारा बिजुली आपूर्ति नियन्त्रण गरिएको हुनाले, शिल्डेड सिग्नल लाइनहरू धेरै प्रयोग गरिनेछ।

वास्तविक प्रयोगमा सम्भव भएसम्म नियन्त्रण मात्रा र दूरी सुनिश्चित गर्न।
